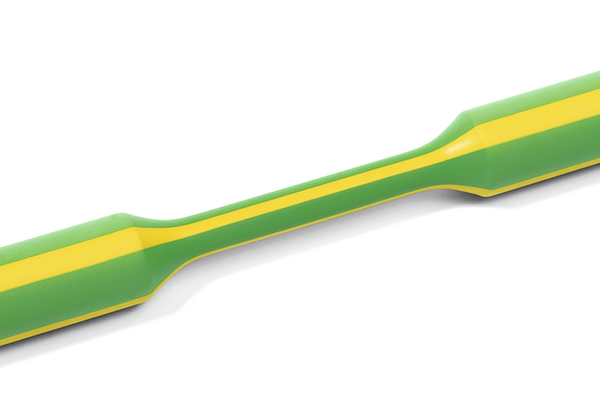

Tubo Termocontrátil 2:1 - Parede fina sem adesivo
Referência 309-60160 | TFN21 12.7/6.4-PO-X-GNYE Detalhes

  • Parede fina;
  • Baixa temperatura de contração;
  • Autoextinguível;
  • Tensão de trabalho: 1KV;
  • Tubos até 6,4 mm possuem perfil redondo;
  • Tubos a partir de 9,5 mm possuem perfi achatado.
Veja mais
Aplicação O TFN21 é indicado para várias aplicações, como: isolações elétricas, proteção mecânica, isolação de cabos, etc. Também são ideais para identificação de circuitos de aterramento.
Alongamento após envelhecimento térmico (%) 700%
Com adesivo interno Não
Comportamento ao choque térmico não trinca, não quebra, não fluido
Comportamento em baixa temperatura não trinca
Cor Verde - Amarelo (GNYE)
Código Local 011212027
Embalagem 100m
Família de Produtos TFN21
GLOBAL PART NAME TFN21 12.7/6.4-PO-X-GNYE
Grupo de Produtos Tubo Termocontrátil 2:1 - Parede fina sem adesivo
Imprimível Não
Material Poliolefina reticulada (PO-X)
Medida de Referência em Polegadas 1/2"
Método do teste de comportamento em baixa temperatura UL 224
Método do teste de envelhecimento térmico UL 224
Quantidade por rolo
Referência TFN21 12.7/6.4
Resistência à tração por envelhecimento térmico 13.5MPa
Taxa de Contração 2:1
Teste de choque térmico 4h/250°C
Teste de envelhecimento térmico 168h/175°C
Variante Parede fina
Diâmetro Encolhido d (métrico) 6.4mm
Diâmetro Fornecido D (métrico) 12.7mm
Espessura de Parede WT (métrico) 0.62mm
Variação Longitudinal após encolhimento +/-5%
Arquivo UL n.º E143529
Atende à Diretiva RoHs Sim
Atende à diretiva ELV (artigos 4 - 2) Sim
Certificado UL Sim
Certificado UL SOMENTE Sim
Certificação ANSI/UL 224
Certificação para Logos
Encolhimento Longitudinal 600%
Flamabilidade UL224 VW-1
Força Tensão MPa 14MPa
Itens Danosos Não
Livre de Halogênio Não
Método de teste de resistência de volume UL 224
Método do teste de Rigidez Dielétrica ASTM D150
Método do teste de alongamento de ruptura ASTM D2671
Método do teste de resistência à tração ASTM D2671
Resistência Volume 10¹⁴ Ω cm
Rigidez Dielétrica 20kV/mm
Temperatura Mínima de Encolhimento +70 °C
Temperatura de Trabalho (métrico) -55 °C a +135 °C
link UL OCD Link Link
Comprimento do Rolo (métrico) 100m
Código EAN 4031026440217
PL1 Altura da embalagem 0.065m
PL1 Comprimento da embalagem 0.36m
PL1 Largura da embalagem 0.36m
PL1 Peso da embalagem (bruto) 2.2kg
PL1 Quantidade 100
PL1 Tipo rolo
PL1 Volume da embalagem 0.00842
PL3 Altura da Embalagem 0.42m
PL3 Comprimento da embalagem 0.4m
PL3 Largura da embalagem 0.4m
PL3 Peso da embalagem (bruto) 11.5kg
PL3 Quantidade 500
PL3 Tipo Caixa de papelão
PL3 Volume da embalagem 0.0672
PL4 Altura da embalagem 9.85m
PL4 Comprimento da embalagem 1.2m
PL4 Largura da embalagem 0.8m
PL4 Peso da embalagem (bruto) 67.0kg
PL4 Quantidade 2000
PL4 Tipo pallet
PL4 Volume da embalagem 9.456
UNSPSC Chave 39121723
