Gerenciamento de cabos: flexível, parafusável, autoadesivo, protetivo – um resumo das opções para aplicações industriais

Gerenciamento de cabos significa fiação segura, organizada e com economia de espaço

Gerenciamento de cabos é uma parte essencial do dia a dia de trabalho de um eletricista ou montador de painel. Com produtos eficientes para essa finalidade você pode tornar os cabos “invisíveis”, reduzir o risco de danos e, ao mesmo tempo, economizar espaço.
No entanto, produtos para gerenciamento de cabos não são interessantes apenas para eletricistas ou engenheiros de painéis elétricos. Gerentes de instalações, fãs de faça você mesmo e qualquer pessoa que possua em casa vários equipamentos eletrônicos na escrivaninha ou na sala se estar pode se beneficiar dos excelentes produtos que ajudam na organização como, por exemplo:

  • Roteamento de cabos em diferentes direções
  • Derivação de cabos
  • Proteção de cabos
  • Eliminar riscos de tropeços

Assista a esse vídeo e veja como organizar e proteger seu cabeamento:

Gerenciamento de cabos em paredes e bordas

Gerenciamento de cabos em parede: com buchas especiais

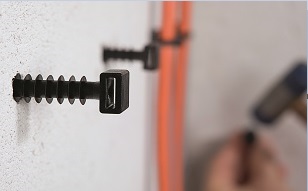

LOK para gerenciamento de cabos em paredes: pode ser usada tanto em áreas internas quanto externas.

Para gerenciar cabos ao longo de paredes, recomendamos nossa série LOK. Trata-se de buchas especialmente desenvolvidas. Elas são ideais para fixar fios em cavidades de paredes no estágio de construção – como um gerenciador de cabos horizontal ou vertical.
Basta martelar com segurança em orifícios pré-perfurados. A cabeça do passador é um ponto de montagem para a abraçadeira e garante um gerenciamento simples e eficaz dos cabos – mesmo em materiais onde clips fixados por pregos geralmente falham.



Outras vantagens:

  • Adequados para diversos materiais, como concreto, tijolos ou madeira
  • LOK01 adequado para furos de 7 ou 8 mm de diâmetro

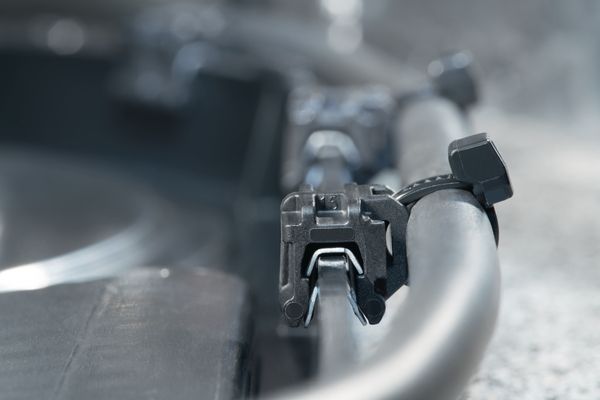

Gerenciamento de cabos com clips de fixação: EdgeClip

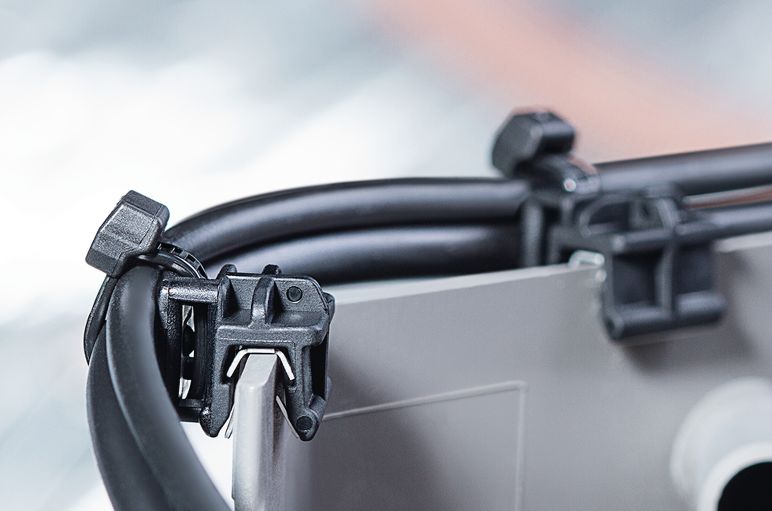

EdgeClips são a solução ideal para gerenciamento de cabos onde furos não são aceitos ou onde adesivos não funcionarão.

Outra maneira rápida e fácil de rotear cabos é usando nossos clips de fixação EC. EC é a abreviação de EdgeClip (clip de borda). Esses clips lhe permitem prender cabos e fios em bordas de painéis ou componentes sem furos ou colagem.
Eles garantem roteamento flexível e organizado de chicotes de cabos, cordas ou tubos. O EdgeClip suporta altas forças de extração e inclui um ponto de montagem seguro para abraçadeiras, garantindo gerenciamento permanente dos cabos.



Vantagens:

  • Ampla gama de variantes - gerenciamento de cabos possível em, sobre ou ao lado de bordas
  • Clips de fixação disponíveis para três espessuras de borda
  • Instalação manual simples pressionando o clip na borda
  • Fixação segura sem perfurar, parafusar ou colar

Você pode encontrar mais informações sobre gerenciamento de cabos com EdgeClips em nossa página de clips para fixação de cabos em bordas.


Gerenciamento de cabos parafusável e autoadesivo

Sistema de gerenciamento de cabos com fixação autoadesiva – FlexTack

O fixador FlexTack é uma solução flexível para gerenciamento de cabos em superfícies curvas ou angulares.

Se não for possível parafusar ou perfurar a superfície para fixar uma base de montagem para abraçadeiras, nós temos uma resposta simples – fixadores adesivos. Esses acessórios autoadesivos são indicados para fixar cabos em diversas superfícies.
FlexTack é uma inovadora solução especialmente desenvolvida para roteamento de cabos em superfícies curvas ou angulares.



As vantagens dos fixadores com adesivo de acrílico modificado:

  • Resistente a altas temperaturas
  • Alta resistência de coesão e boa resistência a intempéries
  • A ausência de furos e parafusos significa risco reduzido de corrosão
  • Vantagem do peso em comparação com a fixação mecânica
  • Os custos de produção podem ser reduzidos
  • Instalação rápida, simples e flexível

Informações adicionais sobre nossos fixadores adesivos e parafusáveis podem ser encontrados aqui.

Gerenciamento de cabos em mesas de trabalho

Organizador de cabos: Helawrap

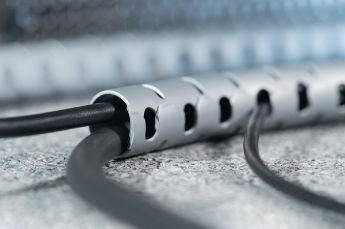

Pense em todas as ligações que ocorrem atrás das mesas de trabalho nos escritórios, sistemas hi-fi ou aparelhos de televisão. Esse emaranhado de cabos além de não ser atraente, também apresenta risco de tropeço. Nós temos a solução para um gerenciamento de cabos limpo e ideal nas mesas – o organizador de cabos Helawrap. Trata-se de um conduíte de plástico feito em polipropileno, que é instalado facilmente sobre os condutores ou cabos com o auxílio de uma ferramenta especial – como se fosse um zíper. Isso significa que mesmo cabos longos podem ser agrupados de maneira rápida e fácil e derivados em diferentes pontos.

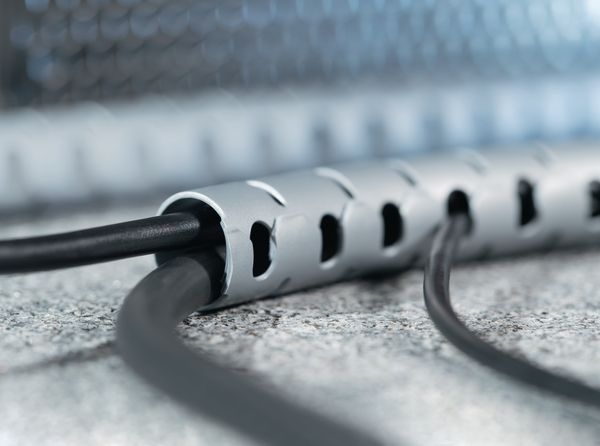

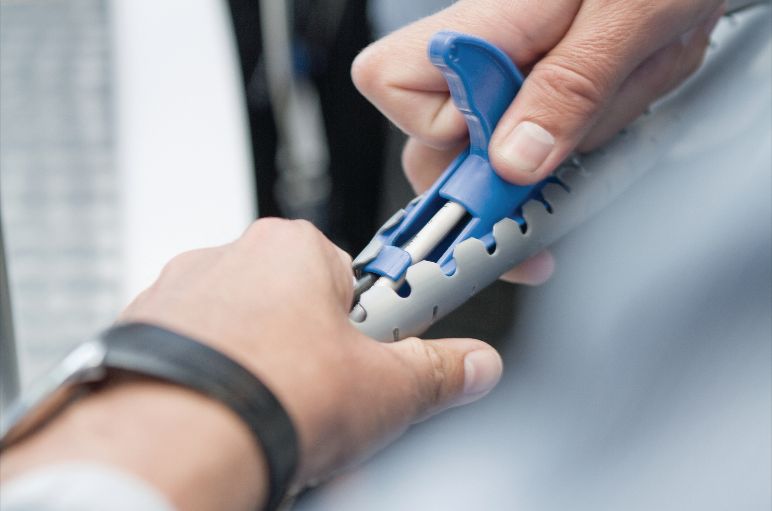

Helawrap: é uma solução popular para gerenciamento de cabos em mesas de trabalho

Vantagens:

  • Instalação fácil e sem esforço
  • Boa proteção contra abrasão
  • Gerenciamento de cabos possível em todo o comprimento
  • Pode ser reutilizado
  • Disponível em cores diferentes (preto, cinza, branco)

Malha protetora de poliéster bipartida: BSCS

Outra solução para gerenciamento de cabos em mesas de trabalho é nossa malha de poliéster bipartida BSCS. Trata-se de uma malha de proteção de fechamento automático feita em poliéster. Ela não garante apenas a ordem, mas também protege os cabos contra abrasão. Seu design permite fácil acesso para manutenção ou adição de cabos a qualquer momento.

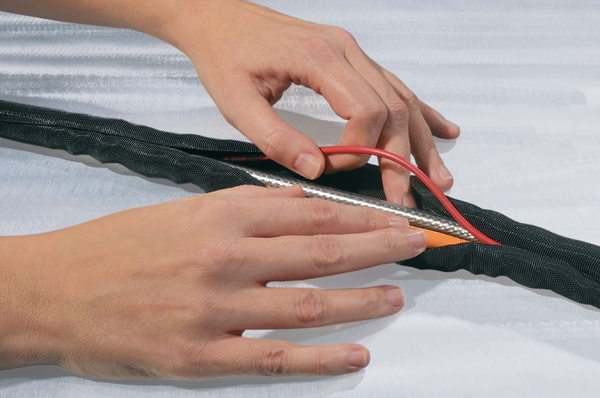

Ideia para gerenciamento de cabos em mesas de trabalho: malha bipartida BSCS.

Vantagens:

  • Malha protetora de poliéster com fechamento automático
  • Proteção contra abrasão muito boa
  • Ideal para instalação posterior
  • Adição e remoção fácil e simples

Gerenciamento de cabos flexível

Gerenciador de cabos móvel: Ômega clips

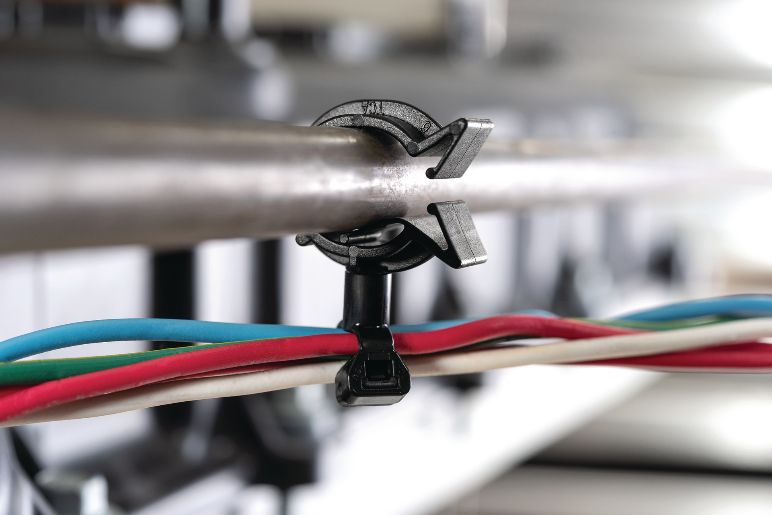

Gerenciamento de cabos flexível para roteamento de fios e cabos em qualquer direção.

O gerenciamento flexível de cabos em qualquer direção é possível com nossos Ômega clips. Essa série é caracterizada pela montagem simples dos clips em um cabo, mangueira ou tubo. Eles podem ser acoplados facilmente e, portanto, adequados para quando a instalação pode ser reequipada.

Esses Ômega clips são rotativos em 360° e compensam o movimento dos cabos guiados. Esses clips para gerenciamento de cabos são particularmente populares na indústria automotiva para conectar cabos com diferente rigidez.

Canaletas flexíveis: HelaDuct Flex

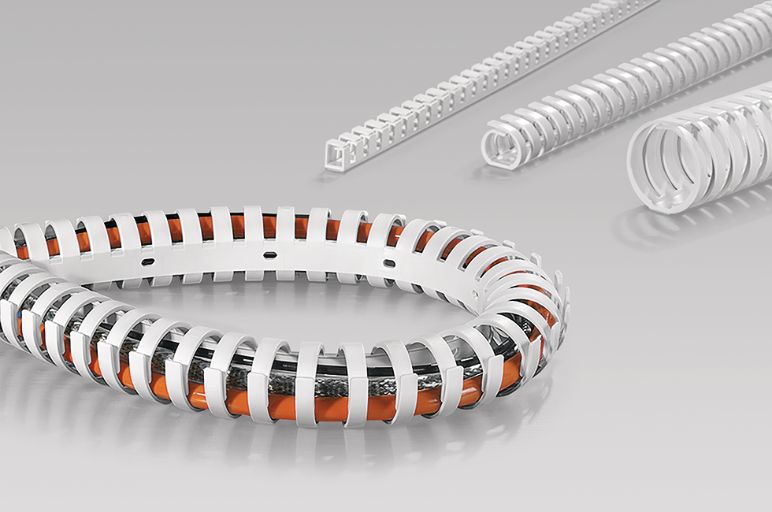

HelaDuct Flex: solução popular para gerenciamento de cabos em montagens de painéis.

Para muitos instaladores, sistemas de gerenciamento de cabos flexíveis são particularmente importantes. Isso permite roteamento com economia de espaço em muitos ambientes. O roteamento simples e a utilização otimizada do espaço tornam essa canaleta flexível atrativa para uso na construção de painéis, por exemplo, entre as laterais e porta.



Esse produto oferece outras vantagens:

  • A HelaDuct Flex é fixada com fita adesiva, portanto furações não são necessárias
  • A fita adesiva permite fixação rápida
  • A HelaDuct Flex é extremamente flexível e pode ser instalada em ângulos de 90º e superiores
  • É fácil de abrir e adequada para manutenção posterior

Gerenciamento de cabos para aplicações industriais especiais

Ideias de gerenciamento de cabos para montagem de painéis

Gerenciamento de cabos é um dos mais importantes desafios dos montadores de painéis. Roteamento organizado e proteção do maior número de fios com o menor número possível de canaletas é o desafio. Essa interação deve criar ordem que torne a manutenção posterior o mais segura e conveniente possível para o eletricista.

HellermannTyton oferece uma gama de produtos para gerenciamento de cabos para montadores de painéis.

A HellermannTyton lançou a série de produtos HelaDuct para essa forma especial de gerenciamento de cabos. Ela contém canaletas, bem como clips de retenção especialmente desenvolvidos para evitar que os cabos caiam quando a tampa é removida.
Além disso, nossa linha inclui elementos de fixação e ferramentas para remoção sem rebarbas de segmentos da parede lateral e aletas.







As vantagens das nossas soluções para gerenciamento de cabos na construção de painéis:

  • Canaletas robustas e livres de halogênio fabricadas em termoplásticos de alta qualidade
  • Fácil remoção das aletas para instalação rápida
  • Trabalho sem ferimentos graças às bordas sem rebarbas
  • Fixação das canaletas sem parafuso por meio de rebites de plástico
  • Abraçadeiras podem ser fixadas nas canaletas usando elementos de fixação especiais

Outras informações e outros produtos da nossa linha para construção de painéis podem ser encontrados em nosso folheto.

Soluções para gerenciamento de cabos na indústria pesada

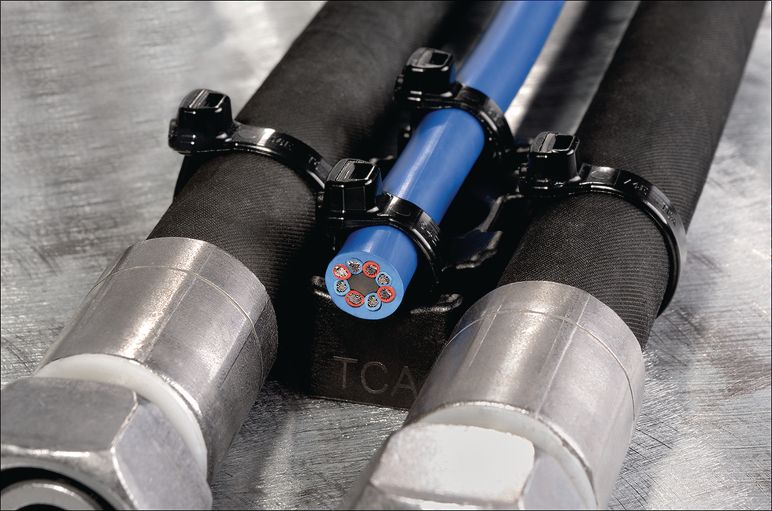

Em indústrias especializadas em aplicações pesadas, soluções individuais de gerenciamento de cabos são frequentemente solicitadas.

Em aplicações pesadas há o risco de danos no cabo e amarração defeituosa por causa dos fixadores de metal com arestas afiadas. Para evitar isso, nós desenvolvemos a série Saddle Mount para aplicações pesadas.
Essas peças plásticas robustas são montadas permanentemente com parafusos e garantem fixação segura mesmo com fortes vibrações. Cabos elétricos e mangueiras pneumáticas ou hidráulicas podem ser presos com abraçadeiras. Esse tipo de gerenciamento de cabos permite que até três feixes paralelos sejam roteados com segurança.



Outras vantagens:

  • Menor peso se comparado ao produto de metal
  • Proteção do feixe devido a superfície lisa
  • Dispersão de vibrações, térmica e elétrica

Produtos para gerenciamento de cabos na indústria eólica

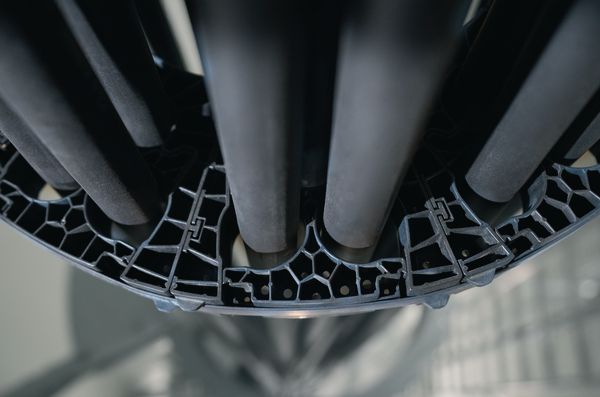

Ambientes na indústria eólica pedem por ideias especiais para gerenciamento de cabos.

Na indústria eólica, rotear cabos e fios dentro do loop, onde a nacele giratória encontra a torre é um desafio a parte, pois esses cabos são sujeitos a torção constante. Desenvolvemos um Espaçador de Loop para prevenir a abrasão entre as bainhas dos cabos.
É fácil de instalar usando o sistema de encaixe, criando ordem e também melhorando o comportamento de refrigeração dos cabos.
