Clips para bordas – EdgeClip

Fixar cabos e mangueiras em bordas sem furações

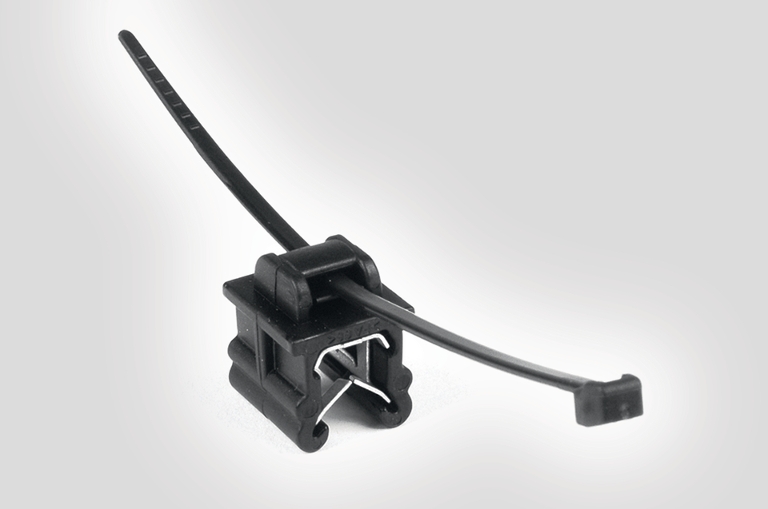

Fixação segura de cabos e mangueiras em bordas - sem furos ou adesivos

Os clips para bordas EdgeClip são pequenos fixadores para abraçadeiras. Esses componentes plásticos especiais são mantidos no lugar por grampos metálicos embutidos. O EdgeClip é uma solução de fixação de cabos que permite o roteamento flexível de fios, chicotes de cabos, conduítes e tubos em uma variedade de aplicações industriais, incluindo o setor automotivo. Os clips para bordas permitem que você prenda os cabos com segurança:

  • Sem furações
  • Sem parafusos
  • Onde não é possível o uso de adesivos



Esses clips podem ser facilmente presos à borda manualmente. Nenhuma ferramenta adicional é necessária para a instalação.

Como fixar cabos com segurança em bordas de chapas sem parafusos ou adesivos?

Os EdgeClips são a escolha ideal quando se trata de fixar cabos em bordas - sem ferramentas e em segundos. Uma breve introdução à família EdgeClip, que, a propósito, pode economizar muito tempo de trabalho, pode ser encontrada aqui neste vídeo:

EdgeClip Mini – o menor clip para bordas do mercado

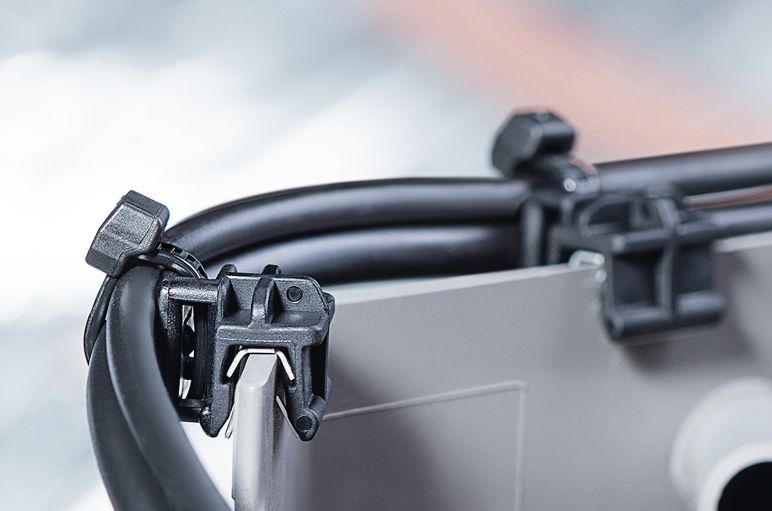

Clips para roteamento seguro de cabos

Construtores e instaladores geralmente enfrentam os seguintes desafios:

  • Como prender feixes de cabos com abraçadeiras em espaços extremamente apertados?
  • O que fazer se não for possível fazer um furo ou soldar suporte?
  • O que fazer se os fixadores autoadesivos forem muito grandes ou se o adesivo não colar?
  • Como garantir aderência firme em bordas excepcionalmente estreitas ou planas - que geralmente têm apenas 0,7 mm a 0,9 mm de espessura?



Temos a solução certa para você: O EdgeClip Mini - perfeito para espaços restritos e bordas estreitas. O menor modelo de EdgeClip é especialmente adaptado às necessidades de construção de nossos clientes industriais.

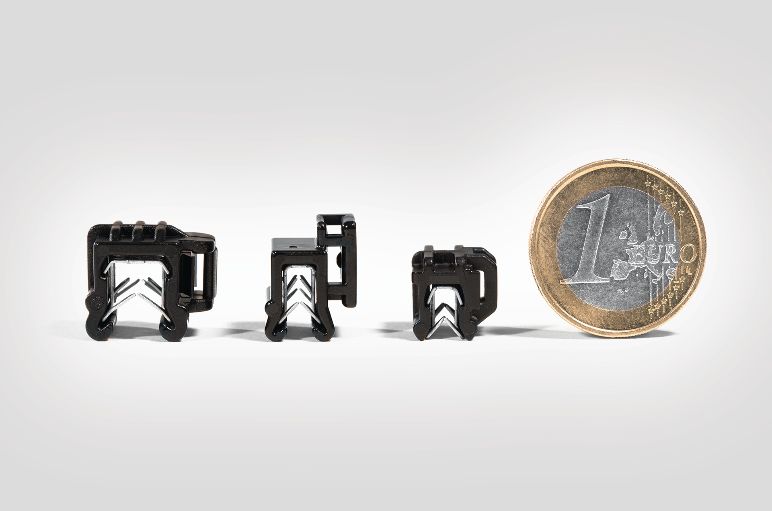

Nosso menor clip para bordas é 30% menor que os outros fixadores para abraçadeiras

clip para bordas (EdgeClip Mini)  é 30% menor que os outros fixadores para abraçadeiras

As pequenas dimensões do EdgeClip Mini ajudam os construtores quando há espaço limitado disponível para o roteamento de cabos.

Esta mini versão do nosso clip para bordas mantém tudo fixado com segurança, apesar de usar 30% menos material do que os clips de cabo maiores que fabricamos para bordas mais espessas.

Graças ao seu corpo compacto, o EdgeClip Mini é o único clip do mercado que é adequado para prender com segurança cabos a bordas quadradas ou duplas muito baixas ou bordas angulares estreitas com espessuras entre 0,5 mm e 2,5 mm.



A carcaça plástica do EdgeClip é feita de nylon modificado ao impacto e estabilizado ao calor, também conhecido como poliamida PA66HIRHS.

How can this cable clip for edges withstand up to 5 kg of pull-off force?

Como esse clip para bordas suporta até 5 kg de força de tração?

Modificamos o design do grampo de aço presente dentro do EdgeClip Mini para garantir que ele tenha ainda mais potência do que nossos clientes industriais exigem.

O grampo de aço galvanizado, livre de cromo e embutido crava-se firmemente em materiais mais macios. O efeito da garra é tão forte que não é fácil retirar esse pequeno clip mesmo com um alicate. O efeito de garra dos grampos em todos os outros produtos com EdgeClip da HellermannTyton foi projetado para várias superfícies e níveis de dureza.

Dependendo dos requisitos, recomendamos que um engenheiro analise a aplicação do modelo EdgeClip em questão.



Dê uma olhada no nosso vídeo para ver como você pode remover um EdgeClip de maneira controlada.

Se o material base da borda (chapa ou plástico) apresentar uma dureza inferior a 410 HV 10, as garras de compensação e travamento do EdgeClip Mini poderão suportar uma força de tração de 5kg.

Quando comparado com modelos maiores, o design do EdgeClip Mini facilita o posicionamento ideal do feixe de cabos na borda, bem como a posição correta da cabeça da abraçadeira em relação ao conjunto para a aplicação em questão.

Selecionar o EdgeClip certo depende da espessura e da altura da borda

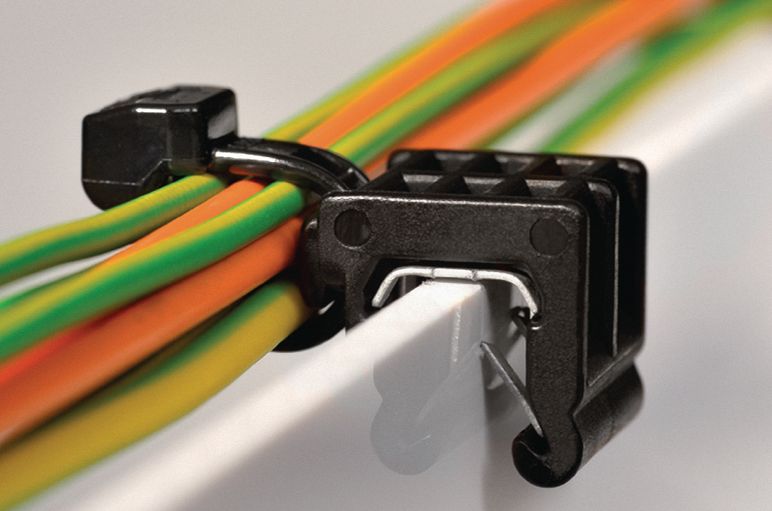

clips para bordas, paralelos a direção da borda

Não existe um clip para bordas universal, pois as aplicações em diferentes setores podem variar bastante. Existem variações consideráveis nas dimensões das bordas e nos materiais usados para fazê-las.

Oferecemos EdgeClips para cinco espessuras de borda:

  • De 0,5 mm a 2,5 mm
  • De 1,0 mm a 3,0 mm
  • De 1,5 mm a 4,0 mm
  • De 3,0 mm a 6,0 mm
  • De 6,0 mm a 8,0 mm



Nossas consultas mais frequentes estão relacionadas à fixação de cabos nas bordas de chapa entre 0,7 mm e 0,9 mm - para a qual o EdgeClip Mini é a primeira escolha.

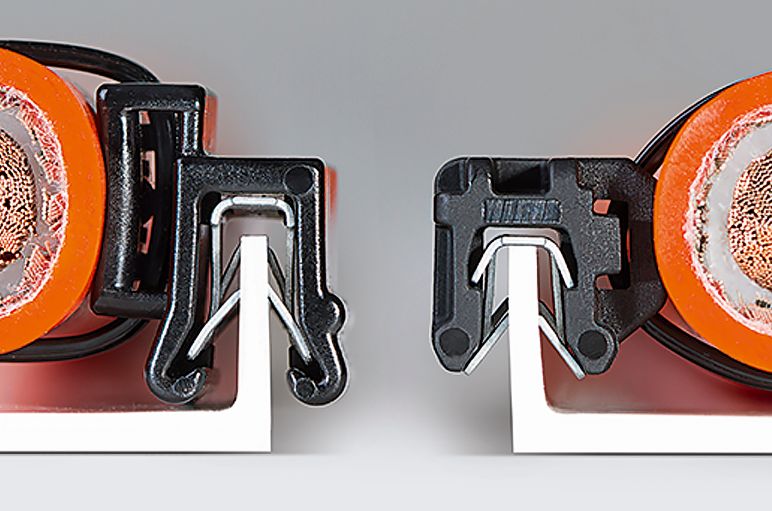

clips para bordas baixas e estreitas

Nosso EdgeClip Mini (EC0.5-2.5SP-SV) também é recomendado para aplicações em que a borda mede apenas 6,0 mm de altura.

A abraçadeira com EdgeClip EC5 (2 peças) é a melhor escolha para prender cabos em bordas com uma altura mínima de 9,0 mm.

Cable clips for edges and different routing directions

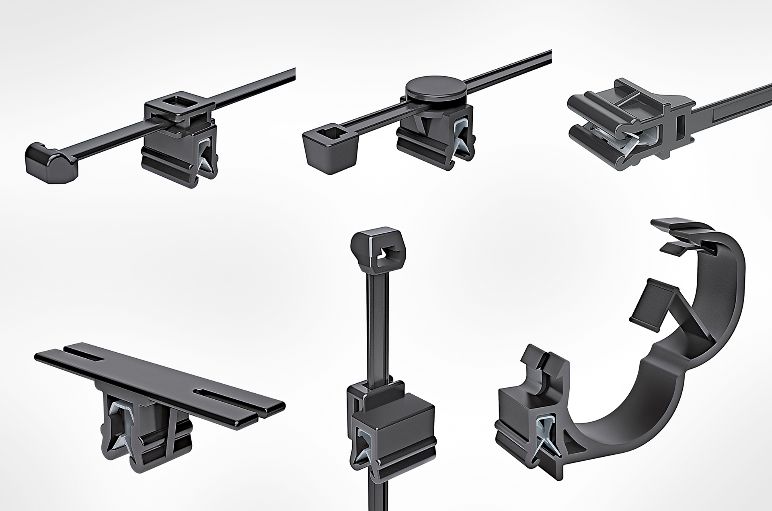

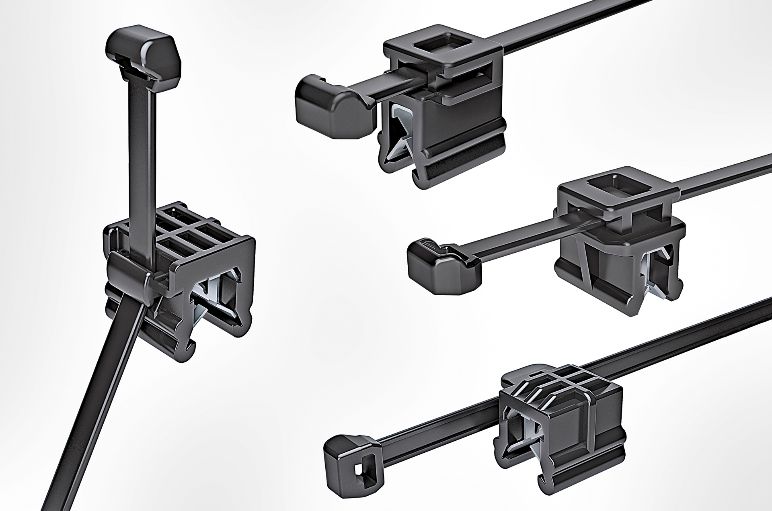

Clips para bordas e diferentes direções de roteamento

A HellermannTyton desenvolveu o EdgeClip para permitir que os engenheiros criem, de maneira flexível, pontos de ancoragem fixos para abraçadeiras em qualquer parte das bordas dos componentes.

É por isso que oferecemos uma variedade de EdgeClips para inserção de abraçadeiras em diferentes direções.

Isso possibilita rotear os cabos vertical e horizontalmente ao longo, através ou sobre as bordas.

Como a borda do componente pode ser usada para uma fixação segura?

Clips para bordas e diferentes direções de roteamento

A geometria da borda em questão indica, frequentemente, se os cabos podem ser direcionados sobre, ou ao lado, da borda do componente.

Você pode escolher entre quatro alinhamentos de EdgeClip diferentes:

  • Sobre a borda, paralelo à direção da borda
  • Transversal sobre a borda, 90° em relação a direção da borda
  • Paralela, ao lado da borda
  • Vertical e lateral, 90° em relação a direção da borda

Grande variedade de EdgeClips

A HellermannTyton desenvolveu os primeiros clips para bordas em 2001. Esses EdgeClips vêm pré-montados com uma abraçadeira.

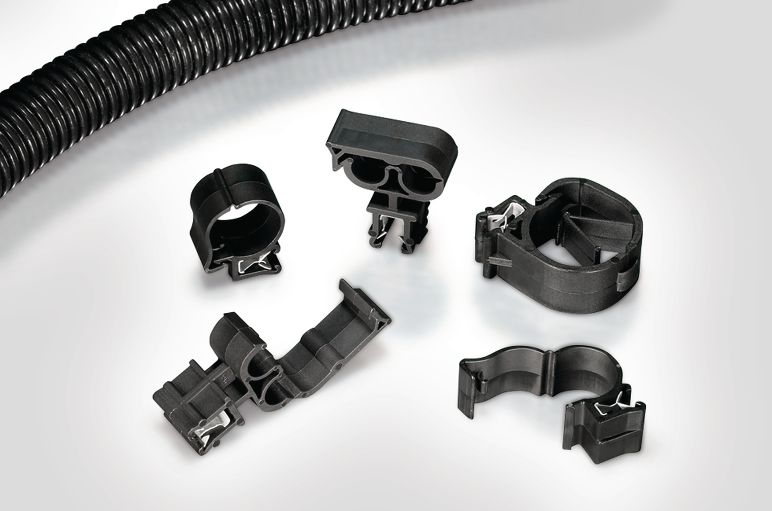

Clips para bordas de uma ou duas peças

Clips para bordas de uma ou duas peças

Independentemente do tamanho, o EdgeClip para uso conjunto com abraçadeiras é sempre um ponto de ancoragem confiável nas bordas para amarrar cabos, tubulações ou conduítes.

Nossos clientes geralmente solicitam nossos clips para bordas pré-montados com uma abraçadeira – inicialmente com as abraçadeiras da série T com serrilhado externo.

Hoje em dia oferecemos dezenas de diferentes conjuntos para fixação com EdgeClip.





Também produzimos modelos EdgeClip de peça única: com a abraçadeira já presa ao compartimento do clip, com um clip de amarração ou com travas que podem ser fechados ao redor de tubos ou condutos de diferentes diâmetros.

EdgeClip com Spiral Clip

Os EdgeClips não são apenas muito versáteis, mas também fáceis de usar. Um bom exemplo disso é o EdgeClip com Spiral Clip. Assista a este pequeno vídeo para ver como ele funciona:

A solução certa para todos os cenários

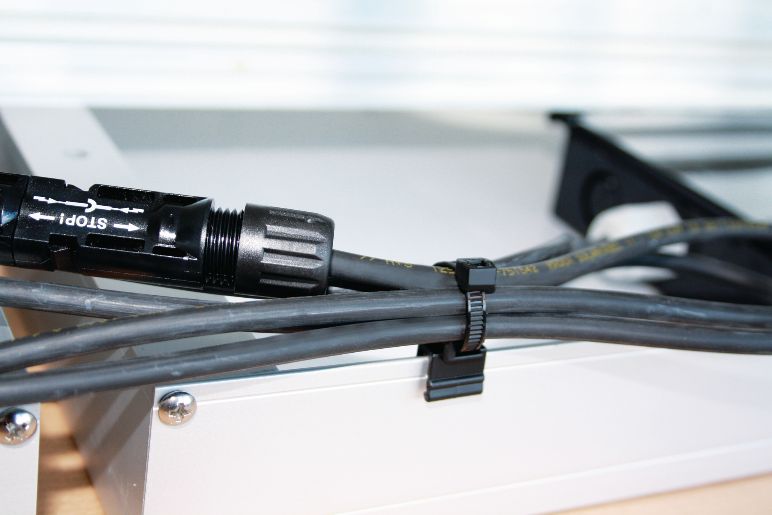

Clips para fixação em plantas solares

Os EdgeClips são ideais para a fixação segura de chicotes de cabos em várias aplicações OEM.

A HellermannTyton desenvolveu os primeiros EdgeClips para a indústria automotiva. Para evitar a abrasão dos cabos das luzes de neblina, começou a busca por um clip que permitisse o roteamento dos cabos atrás do para-choque.

Uma borda existente constituía o ponto de fixação ideal, sem necessidade de modificações de produção em série custosas.

Os EdgeClips simplesmente precisavam ser pré-montados nos lugares certos pelo fabricante do chicote de cabos.



Os EdgeClips também são instalados em produtos de linha branca. Como podem ser facilmente acoplados às bordas manualmente, eles são predeterminados para trabalhos de curta duração nas linhas de produção.

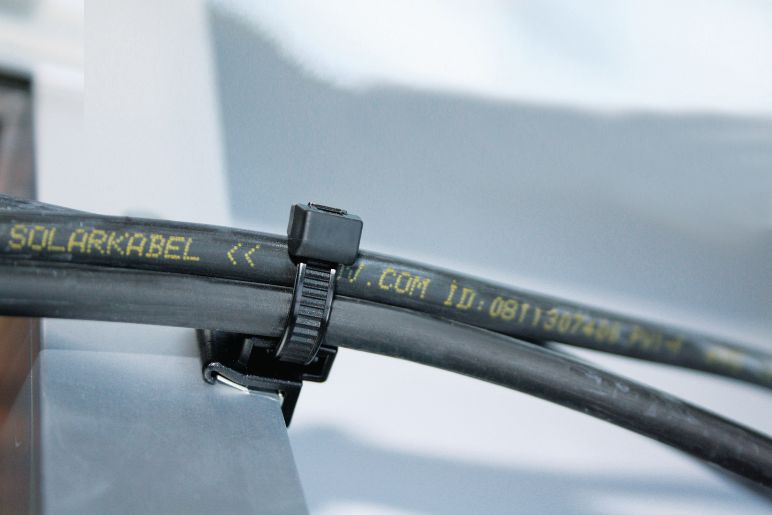

Clips resistentes a UV para uso em plantas solares

Completamente familiarizado às intempéries, o EdgeClip também mantém os cabos das instalações solares firmemente no lugar. O conjunto de fixação é resistente à radiação UV, flutuações de temperatura e reações químicas induzidas pelo clima.

Ele impede que os cabos fotovoltaicos se curvem e sejam danificados, evitando assim curtos-circuitos.

Crie de forma mais rápida e eficaz com as informações de produto em 3D do EdgeClip

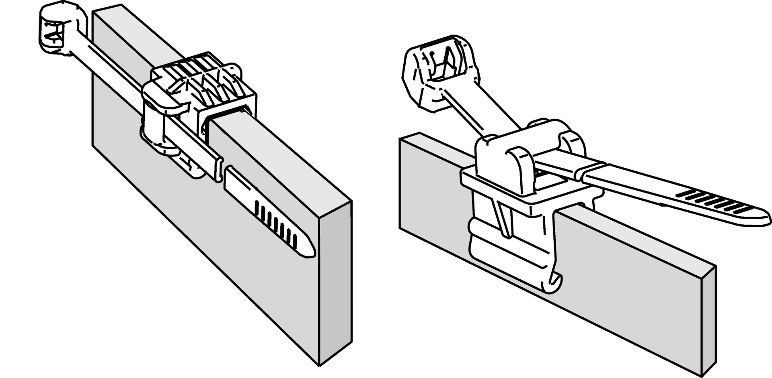

Clips para cabos: dados CAD para construtores e montadores

Em conjunto com o fabricante de software CADENAS, a HellermannTyton disponibiliza as especificações de produto do EdgeClip selecionados em formatos eletrônicos 3D. Os construtores podem importar as especificações dos itens desejados baixando-os para o sistema CAD gratuitamente em todos os formatos CAD padrão ou enviando-os por e-mail.

A especificação em formato PDF fornece informações sobre dimensões precisas do produto, especificações do material, características do produto e detalhes do que está incluído no escopo de entrega.
