Proteção e organização de cabos

Organizador de cabos de acordo com a sua aplicação

Instalações seguras com as soluções de proteção e organização de cabos HellermannTyton. Proteção e organização perfeita com espirais, malhas e canaletas.

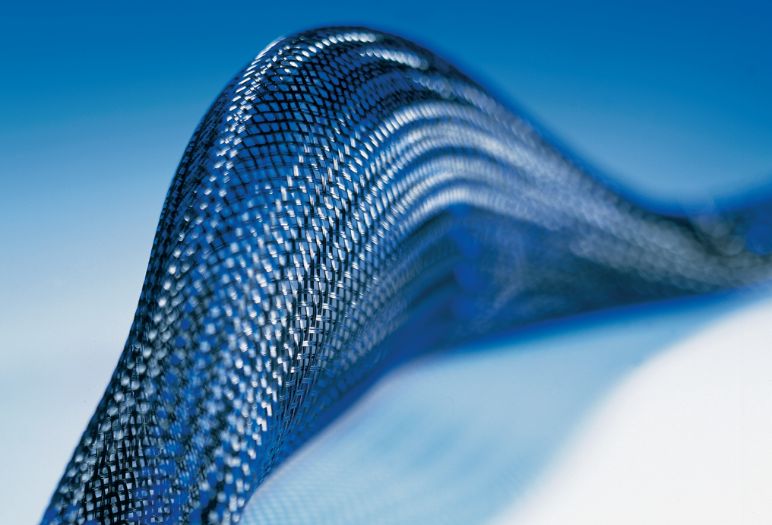

Proteção de cabos Helagaine

A proteção e organização adequada de fios e cabos garantem resistência suficiente à abrasão, tração e impacto. O organizador de cabos deve atender a essas exigências e também fornecer proteção contra sujeira, umidade e altas temperaturas. A HellermannTyton garante a mais alta qualidade e segurança em todas as suas soluções para proteção de cabos.

Embora a proteção de cabos nas instalações requeira altos níveis de resistência ao impacto mecânico e resistência à abrasão, os produtos utilizados em locais de grande circulação de pessoas como shoppings, aeroportos, hospitais, entre outros, devem ser livres de gases halogênios para evitar a intoxicação em caso de incêndio.

Proteção de cabos adaptada à sua aplicação!

Os requisitos de proteção de cabos estão se tornando cada vez mais complexos e precisam atender à diversos requisitos quanto à:

  • Flexibilidade;
  • Alta resistência à corrosão;
  • Alta resistência contra radiação UV;
  • Resistente à chama e auto extinguível;
  • Livres de gases halogênios.

Sistema de Proteção e Organização de Cabos Helawrap Sistema de Proteção e Organização de Cabos Helawrap

O sistema Helawrap é um organizador de cabos rápido e fácil de instalar devido sua ferramenta de aplicação.

Spiral para proteção e organização de fios e cabos Spiral para proteção e organização de fios e cabos

O Spiral é usado para organizar cabos e mangueiras. Está disponível em uma ampla gama de diâmetros, cores e materiais.

Canaletas e acessórios para proteção e roteamento de cabos em painéis elétricos Canaletas e acessórios para proteção e roteamento de cabos em painéis elétricos

A HellermannTyton oferece canaletas para proteção e roteamento de cabos em painéis elétricos. São fabricadas em PVC nas cores cinza, creme, azul e azul petróleo e também com material livre de halogênio.

Malhas expansíveis Malhas expansíveis

Consiste numa trança de fios de poliéster que ao ser comprimida longitudinalmente se expande para permitir a passagem do chicote e em repouso se contrai para acomodá-lo e protegê-lo.

Gaxestas Flexform Gaxetas Flexform

As Gaxetas Flexform são produtos contínuos de proteção de fios e cabos. Revestem facilmente furos em chapas de várias espessuras, formas e tamanhos, sem a necessidade de ferramentas ou adesivos.

Malhas de Proteção

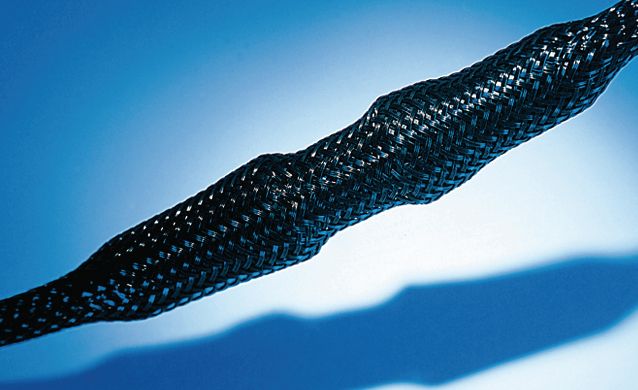

Malhas Helagaine V2

Malhas Helagaine V2

A malha expansível de Poliéster Helagaine V2 consiste em uma trança de fios de poliéster que, ao ser comprimida longitudinalmente, se expande para permitir a passagem de cabos e, cessando a compressão longitudinal, a malha volta ao seu diâmetro original. comprimindo levemente os cabos.

Para o corte da malha, indicamos a ferramenta de corte à quente HSG0 para evitar o desfiamento.

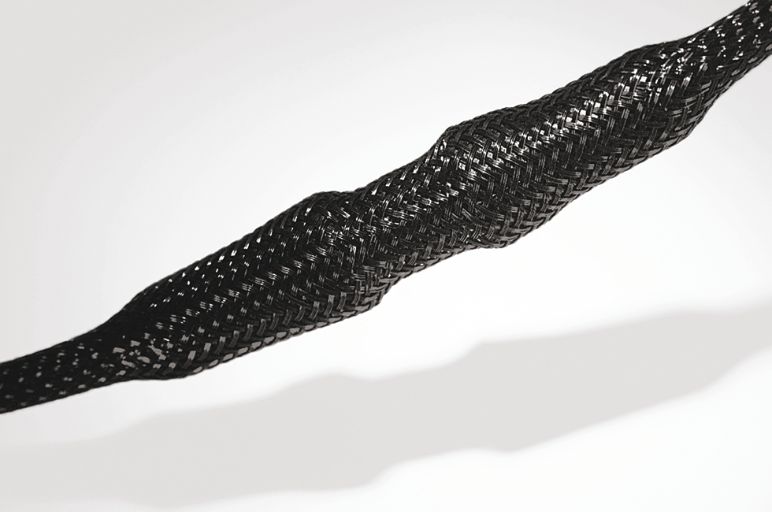

Malhas Helagaine V0

Helagaine V0

A malha expansível de Poliéster Helagaine, consiste em uma trança de fios de Poliéster que, ao ser comprimida longitudinalmente, se expande para permitir a passagem de cabos e, cessando a compressão longitudinal, a malha volta ao seu diâmetro original.
Apresenta grau de flamabilidade V0 de acordo com a norma UL94 e é utilizada para proteção de fios e cabos contra sujeira e abrasão, para a organização de chicotes onde a proteção contra chama é necessária.

Para o corte da malha, indicamos a ferramenta de corte à quente HSG0 para evitar o desfiamento.

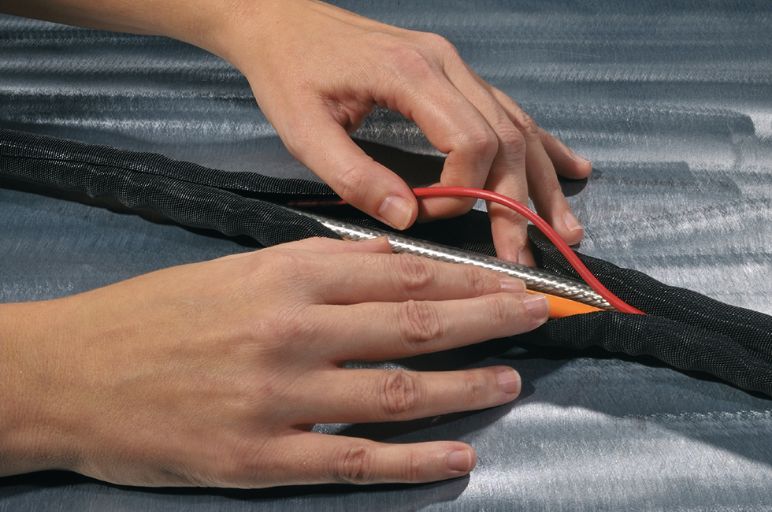

Malha de poliéster Bipartida BSCS

Malha de poliéster Bipartida BSCS

A malha BSCS não possui a característica de expansão quando comprimida longitudinalmente como os produtos da linha Helagaine. A instalação se dá pela abertura longitudinal do produto. O transpasse existente na circunferência do produto é aberto para a instalação dos cabos e, após a instalação, volta à sua forma original circular. A malha BSCS apresenta excelente resistência à abrasão e à temperatura, além de propiciar redução de ruído devido as características de sua trança bem fechada e extremamente flexível.

Malhas de Poliéster com Fechamento por Velcro* BVTW

Malhas de Poliéster com Fechamento por Fecho de Contato BVTW

A malha BVTW é constituída por multifilamentos de poliéster não expansível e possui sistema de fechamento por fecho de contato. Apresenta baixo peso, excelente resistência à tração e abrasão além de não
propagar chama e reduzir ruídos. Ideal para proteção de fios e cabos já conectados ou que necessitem de constante manutenção.

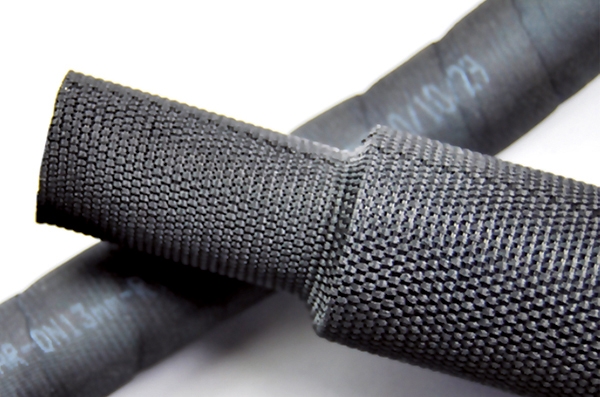

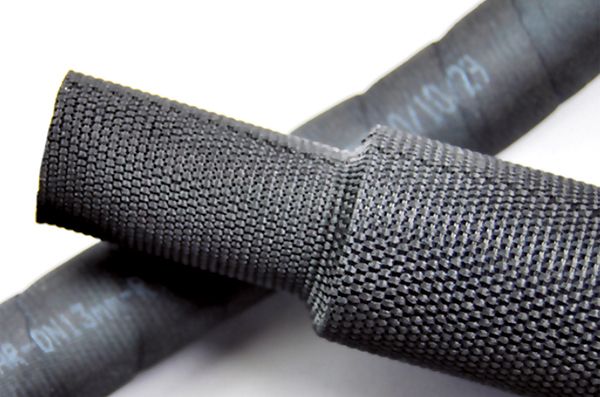

Malha de Poliéster Termocontráteis BHSS

Malha de Poliéster Termocontráteis BHSS

A malha BHSS é uma malha constituída de multifilamentos de poliéster e Poliolefina modificada termocontrátil.
Pode ser utilizada para proteção contra abrasão e redução de ruídos em cabos, tubos e mangueiras, adaptando-se às variações de diâmetros e formas.
Possui grandes possibilidades de aplicação nas indústrias: naval máquinas leves e pesadas, equipamentos agrícolas, linha brancas, energias alternativas e principalmente na indústrias ferroviária e automotiva para recobrimento de chicotes e mangueiras sujeitas a abrasão e vibração.

Para a contração, indicamos a ferramenta de ar quente.

Outros tubos de proteção de cabos

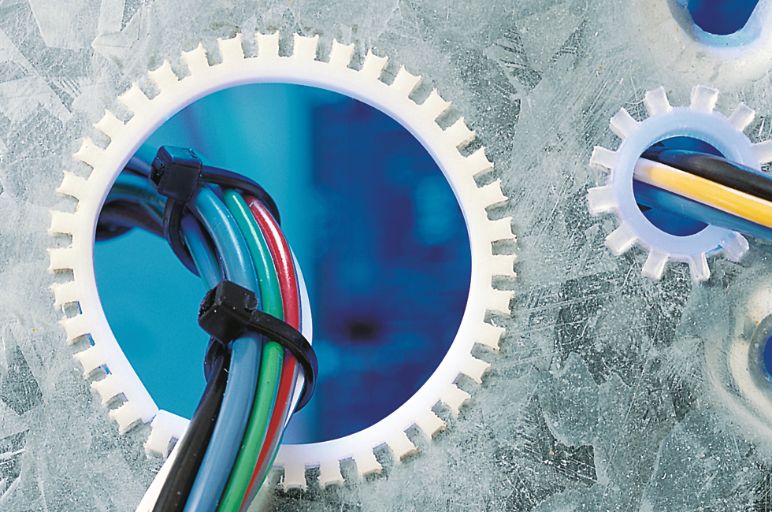

Gaxetas Flexform

Gaxetas Flexiform

As Gaxetas Flexform são produtos contínuos de proteção de fios e cabos. Revestem facilmente furos em chapas de todas as espessuras, formas e tamanhos, sem a necessidade de ferramentas ou adesivos.
As Gaxetas Flexform podem ser usadas em qualquer tipo de material, incluindo madeira, aço, alumínio, acrílico e vidro.

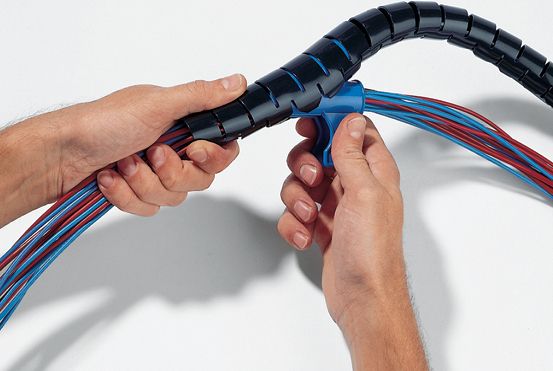

Helawrap HWPP tubo flexível para proteção de cabos

Helawrap HWPP tubo flexível para proteção de cabos

Helawrap é um sistema completo para a organização de cabo. É composto por um tubo bipartido para cobertura e um aplicador.

Pode ser utilizado em painel elétrico, máquinas e automóveis onde o movimento e a vibração são constantes. Permite fácil acesso a qualquer ponto do cabo em virtude da sua flexibilidade e das aberturas laterais, proporcionando uma redução significativa no tempo de montagem em relação aos demais espirais e pode ser removido e reaplicado rapidamente.

Helawrap está disponível em embalagens com 2 e 25 metros. As embalagens de 2 metros são ideais para uso em pequena escala, como por exemplo em escritórios e residências, para a organização de cabos de computadores e demais equipamentos eletrônicos em geral.

Todas as embalagens acompanham uma ferramenta de aplicação. Também está disponível a venda da ferramenta de aplicação separadamente.

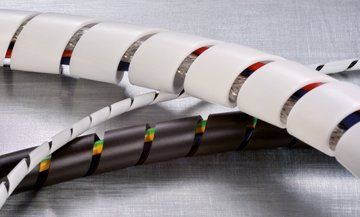

Spiral Tube

Spiral Tube

Spiral Tube é um organizador de cabo muito versátil que em função de sua flexibilidade, garante uma perfeita acomodação do chicote, além de permitir derivação em qualquer ponto.
Spiral Tube 1/4“, 1/2“, 3/4“ e 1“ está disponível em embalagens com 2 e 50 metros. As embalagens de 2 metros são ideais para uso em pequena escala como, por exemplo, em escritórios e residências, para a organização de cabos de computadores e demais equipamentos eletrônicos em geral.

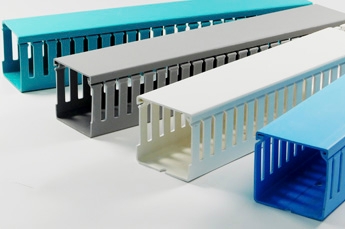

Canaletas Heladuct para Roteamento de Cabos em Painéis Elétricos

Canaletas Heladuct para Roteamento de Cabos em Painéis Elétricos

As Canaletas Heladuct são ideais para condução, proteção e roteamento de fios e cabos em instalações elétricas e quadros de comando. O sistema de furação na base da canaleta no modelo aberto (P), permite a instalação rápida com parafusos ou rebites.
A tampa corrediça permite perfeito acabamento sem folga entre a canaleta e tampa.
