Espaguete Termoretrátil

A HellermannTyton oferece soluções para as mais variadas necessidades de isolação, proteção e identificação

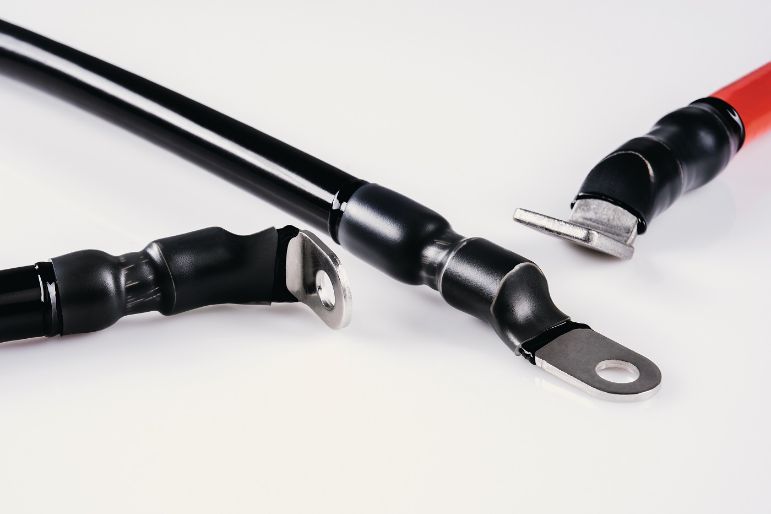

Tubo termocontrátil HA47 para aplicação abaixo do solo

Também conhecido como espaguete termoretrátil, os tubos termocontráteis são tubos isolantes de poliolefina que sofrem encolhimento quando submetidos ao calor, aderindo perfeitamente ao cabo, barramento ou componentes eletrônicos.

Além de garantir isolamento elétrico até 1KV, os espaguetes termoretráteis também proporcionam proteção mecânica e possibilitam ainda a identificação dos circuitos devido sua gama de cores.

Opções de Produto

O que é a espaguete termoretrátil?

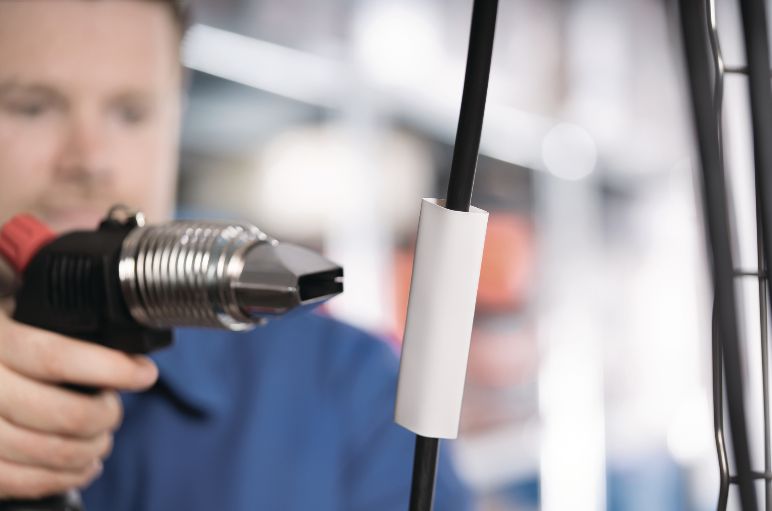

Termoretrátil significa: processo de aplicação de calor, usando uma ferramenta elétrica ou a gás,  em tubo - também conhecido como espaguete - ou capuz expandido para reduzí-los até seu tamanho original ou moldá-los ao diâmetro de um cabo ou objeto. Uma distinção é feita a este respeito entre a dimensão encolhido (tamanho original) e a dimensão fornecida (tamanho expandido). O encolhimento por calor é usado em várias indústrias e aplicações - por exemplo, para isolar e proteger cabos contra calor, produtos químicos ou água.

Assista a este vídeo com nossos especialistas em termoretráteis Barry e Mark, para ver como é fácil o manuseio do espaguete termoretrátil.

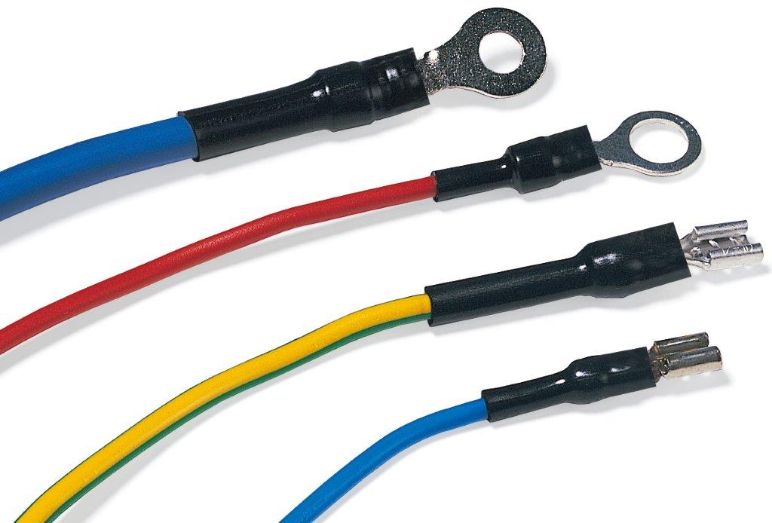

Tubo termocontrátil

A Hellermanntyton oferece uma ampla gama de espaguetes termoretráteis que atendem aos mais altos padrões internacionais de qualidade. Oferecemos desde produtos “standard” para utilização em isolamentos de barramentos em painéis elétricos ou mesmo para isolação de cabos de ferramentas de eletricistas, como também dispomos de produtos para usos específicos:

  • Termoretráteis com adesivo “hot-melt” para aplicações em reparos de cabos subterrâneos já instalados, por exemplo.
  • Termoretráteis transparentes para que elementos de identificação permaneçam visíveis.
  •  Ampla variedade de cores para identificações elétricas incluindo o verde-amarelo para identificação de aterramentos.

Conheça nossa variedade de modelos de termocontráteis e suas especificações

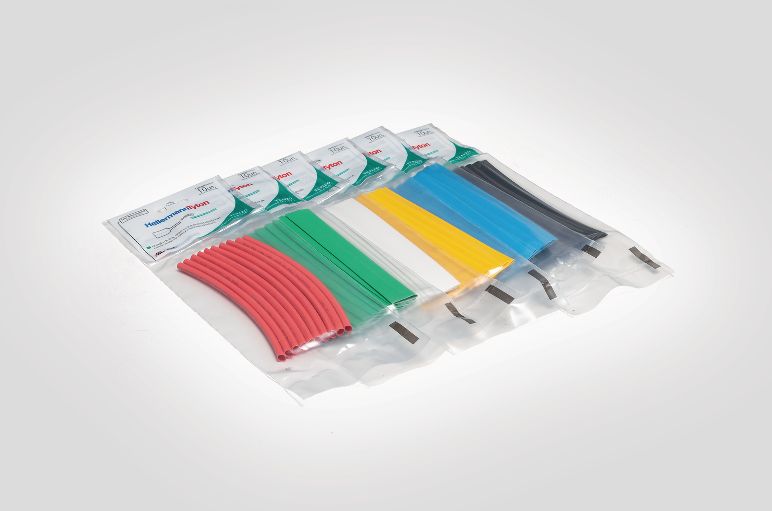

Espaguete Termoretrátil TCN20

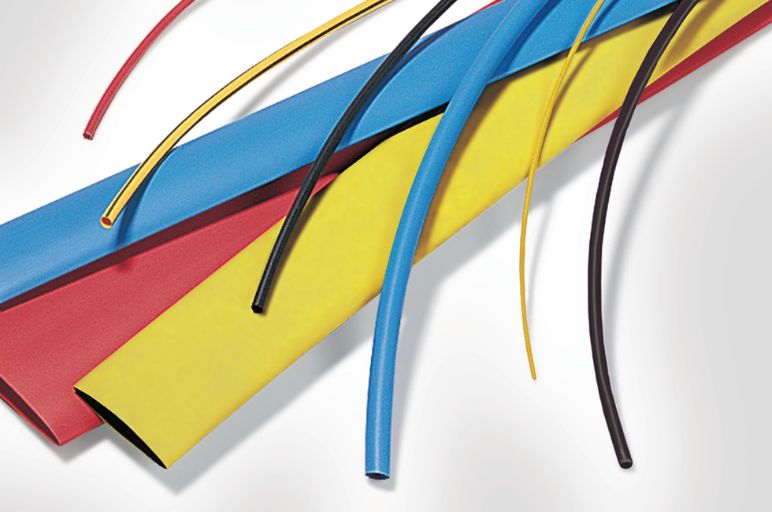

Tubo TCN 20 para cabos, barramentos e componentes eletrônicos

Os espaguetes termoretráteis TCN20 são tubos standard de poliolefina para isolamento até 1KV.

Possui parede fina, taxa de contração 2:1, suportam temperaturas de trabalho até 125ºC e são fornecidos nas cores: preto, branco, amarelo, azul, violeta, laranja, marrom, verde e vermelho.

Ideais para isolação, proteção e identificação de barramentos em painéis elétricos, cabos e componentes eletrônicos.

Espaguete Termoretrátil TFN21

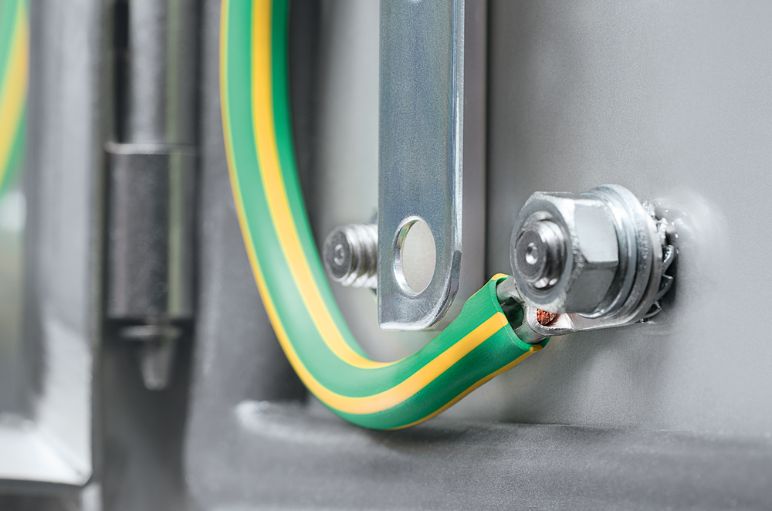

Tubos de poliolefina cor verde/amarela

Os espaguetes termoretráteis TFN21 são tubos standard de poliolefina para isolamento até 1KV na cor verde/amarela (conhecido como brasileirinho).

Possui parede fina, taxa de contração 2:1, suportam temperaturas de trabalho até 125ºC.

Ideais para isolação, proteção e identificação de circuitos de aterramento.

Espaguete Termoretrátill TFN24

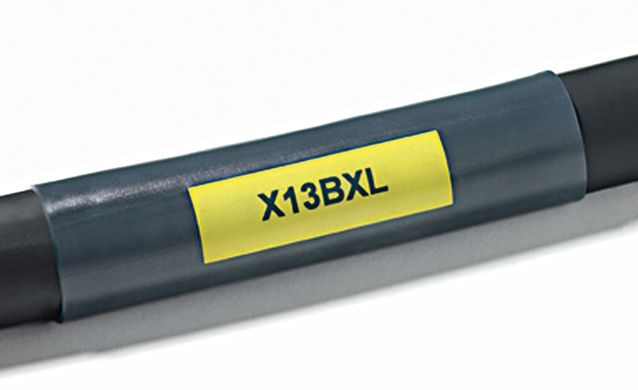

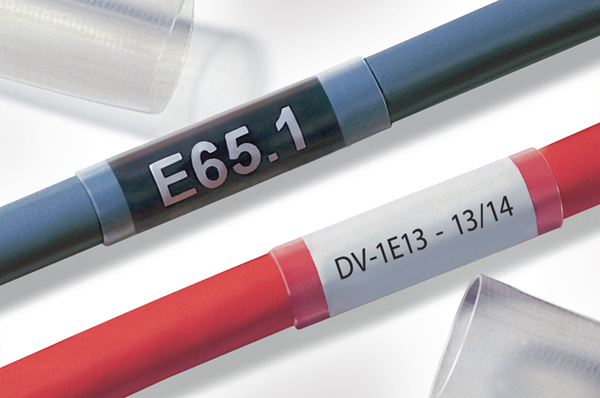

O tubo termocontrátil TFN24 é transparente para permitir a visualização da identificação do fios e cabo.

Os termocontráteis TFN24 são tubos de poliolefina transparentes para manter visível elementos de identificação existentes nos cabos, barramentos ou componentes.

Possuem parede fina, taxa de contração 2:1, suporta temperatura até 135ºC e características de isolamento elétrico até 1KV.

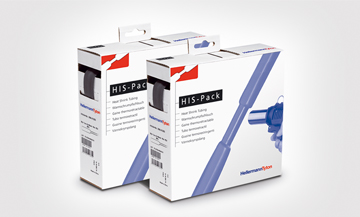

Tubo termocontrátil HIS-3

disponível colorido e em caixas com pequenas quantidades

O  HIS-3  é um espaguete termoretrátil de parede fina. É ideal para isolação e proteção de fios, cabos e componentes eletrônicos em geral.
É fornecido em caixa com pequenas quantidades, destinadas à venda em balcão para pequenas aplicações. A taxa de contração de 3:1 propicia menor número de itens para bitolas de 1/8" a 1" (3 até 24mm), suporta temperatura até 125ºC e possui característica de isolamento elétrico até 1KV.

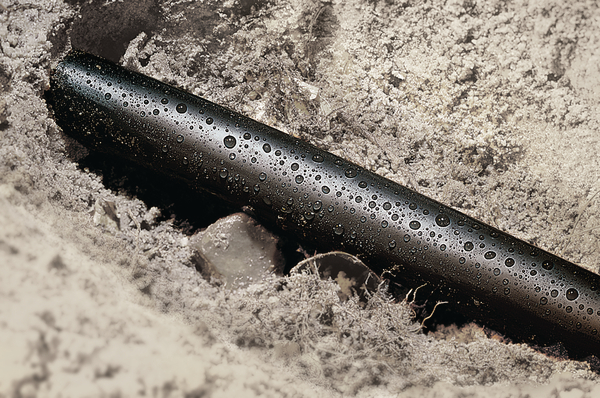

Espaguete termoretrátil com adesivo "hot-melt"

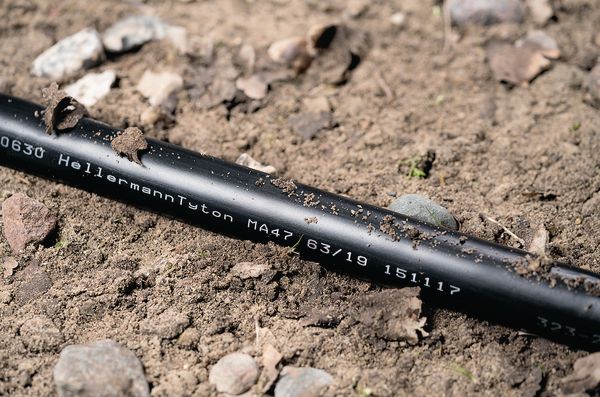

Espaguete termoretrátil com adesivo

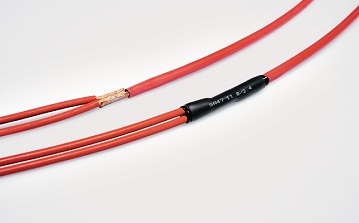

A HellermannTyton fornece três opções de tubos termocontráteis com adesivo interno "hot-melt" que garante proteção contra umidade, além de perfeita isolação do componente recoberto. São ideais para aplicações em reparos de cabos subterrâneos já instalados. Também utilizados nas indústrias automotiva, eletro-eletrônica e naval.

  • Modelo TAN30 possui parede fina, taxa de contração 3:1 e suporta temperatura de até 125ºC
  • Modelo MA47 possui parede média, taxa de contração 3:1 a 4:1 e suporta temperatura até 110ºC
  • Modelo HA47 possui parede grossa, taxa de taxa de contração 3:1 a 4:1 e suporta temperatura até 110ºC

Os três modelos possuem característica de isolamento elétrico de até 1KV.



Espaguete Termoretrátil MU37

Tubo termoncontrátil de polietileno reticulado

MU37 é um espaguete termoretrátil de polietileno reticulado específico para aplicações em média tensão até 24KV.

Possui taxa de contração 2,5:1, suporta temperatura até 135º e é fornecido na cor vermelha.

São indicados para aplicações em cabines primárias.

Capuzes termocontráteis

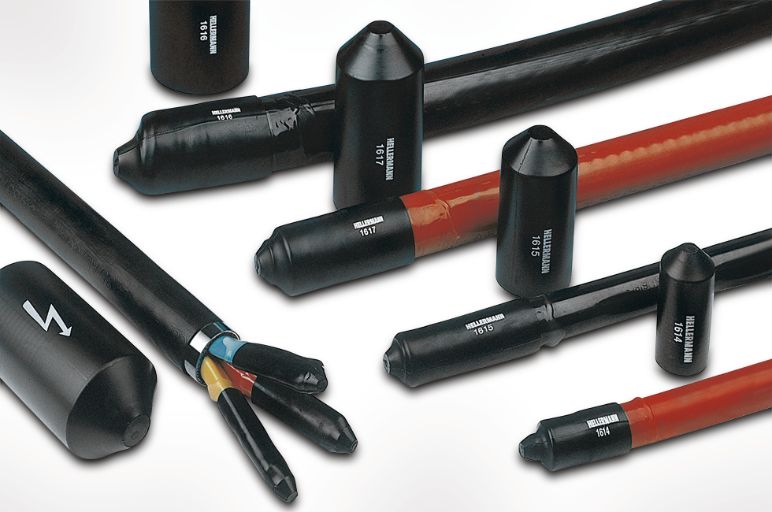

Capuzes termocontráteis com adesivo interno para isolação das extremidades do cabo

Os capuzes termocontráteis foram desenvolvidos para o fechamento e vedação de extremidades de cabos.

Possuem adesivo interno "hot-melt" prevenindo a entrada de umidade e sujeira.

São produzidos em polietileno reticulado, possui taxa de contração 3:1 a 4:1 e suportam temperaturas até 110ºC.

Pos

Para selecionar o espaguete termoretrátil correto é necessário considerar os seguintes parâmetros:



  • Espessura da parede após encolhimento
    A espessura do material será indicada em mm após o encolhimento completo. Os termocontráteis standard são disponibilizados somente em parede fina. Já os tubos termocontráteis com adesivo interno "hot-melt", podem ser distinguidos entre parede fina, parede média e parede grossa.

  • Diâmetro do espaguete termoretrátil
    Para tubos standard de parede fina com uma taxa de encolhimento de 2:1, o diâmetro é geralmente informado em polegadas e seus múltiplos. Para os modelos com "hot-melt" (parede fina, média e grossa), os diâmetros são informados em milímetros e suas taxas de encolhimento variam de 3:1 a 4:1

  • Taxa de contração
    A taxa de contração indica o encolhimento do produto (diâmetro encolhido em relação ao diâmetro expandido). A taxa de contração varia de 2:1 a 4:1 Quanto maior a taxa de contração, maior variedade de diâmetros podem ser contemplados. Assim, são necessárias menor variedade de bitolas para estocagem. Isso ajuda a reduzir estoque e, portanto, requer menos espaço.

  • Mudanças longitudinais após o encolhimento
    Os tubos não encolhem apenas de diâmetro, mas geralmente também de comprimento. Esta mudança de comprimento após o encolhimento é indicada em porcentagem.

  • Temperatura mínima de contração
    Os tubos termocontráteis possuem temperaturas mínimas de contração diferentes, pois depende do tipo de matéria-prima e da espessura da sua parede.

  • Temperatura de utilização
    A temperatura de utilização varia de acordo com o tipo de tubo. Isso depende da matéria-prima e da espessura da parede.

Perguntas Frequentes

Informações para aplicação de espaguetes termoretráteis

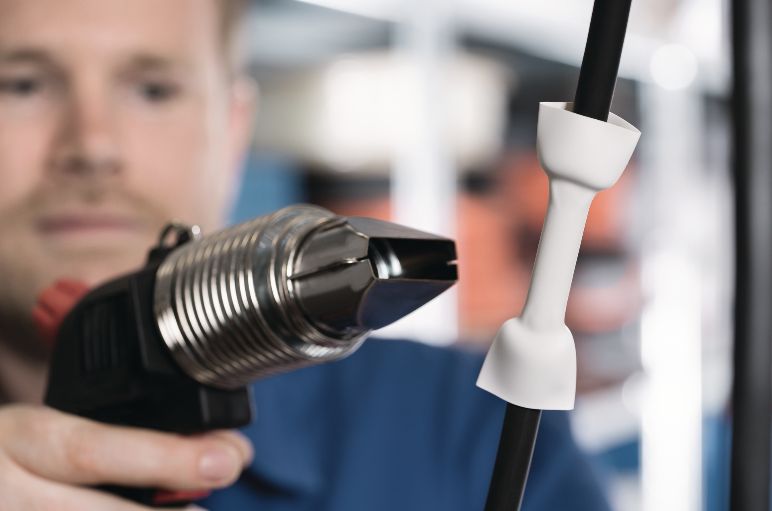

Nota 1: É aconselhável iniciar o processo de encolhimento na área central do espaguete termoretrátil. Em seguida, passar gradualmente para uma extremidade e depois do meio novamente para a extremidade oposta. Assim, evitando que o ar fique preso dentro do tubo formando bolha.

Nota 2: O espaguete termoretrátil também encolhe longitudinalmente. Isso deve ser considerado ao cortar o pedaço que será aplicado.

Nota 3: Durante o encolhimento, você sempre deve certificar-se de que o local de trabalho esteja bem ventilado.



O que é espaguete termoretrátil revestido com adesivo?

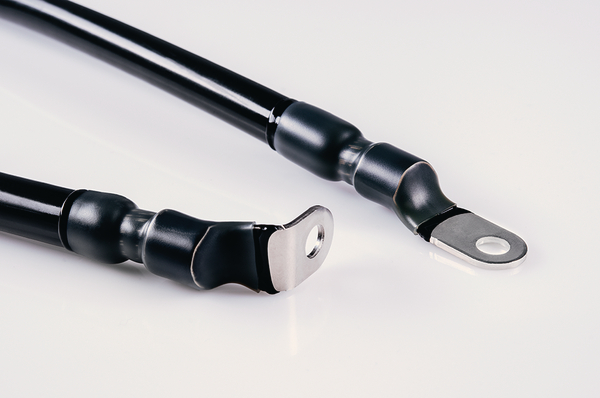

O tubo, ou espaguete, revestido por adesivo também é conhecido como tubo de parede dupla. Porque aqui você tem uma combinação de um revestimento externo reticulado (poliolefina) e uma camada interna de adesivo (Hot Melt). Quando aquecida, a parede adesiva interna se funde e flui. Esse processo cria uma camada de adesão que garante um ajuste perfeito ao fio, cabo ou objeto a ser revestido. O espaguete termoretrátil revestido por adesivo é ideal para vedações resistentes a intempéries com resistência mecânica extra e excelente proteção contra corrosão.

Assista a este vídeo para ver o espaguete termoretrátil de parede dupla demonstrada por nossos especialistas Barry e Mark.

Por que espaguete termoretrátil transparente?

Muitos cabos são codificados por cores ou têm marcas de identificação impressas neles - por exemplo: em edifícios públicos como aeroportos e hospitais; assim como, em túneis e meios de transporte, como veículos ferroviários, navios e aviões. O espaguete ou tubo termoretrátil transparente é usado frequentemente para isolar as capas dos cabos, mantendo as identificações visíveis. Isso é conhecido no comércio como oversleeving.

Saiba mais sobre espaguete termoretrátil transparente neste vídeo com nossos especialistas Barry e Mark.
