Soluções para instalação elétrica: inovadoras, seguras e bem pensadas

Acessórios para instalação elétrica profissional

Uma instalação elétrica profissional e ágil requer não apenas especialistas bem treinados, mas também produtos bem pensados. Para ajudar eletricistas e engenheiros a tornar seu trabalho mais seguro e eficiente, a HellermannTyton está constantemente desenvolvendo soluções práticas para todos os tipos de instalações elétricas.

Atualmente, um dos grandes desafios de montadores de painéis elétricos é fazer a correta conexão dos condutores. Por esse motivo, tanto a qualidade como a qualificação e responsabilidade dos profissionais é de extrema importância para garantir a segurança do usuário e do operador.

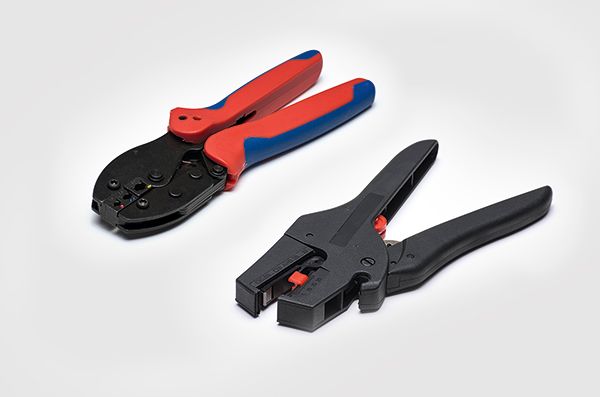

A diversa gama de terminais elétricos produzidos pela HellermannTyton possibilita a aplicação em uma grande variedade de locais. Com as ferramentas de aplicação para terminais elétricos, por exemplo, é possível garantir maior qualidade e rapidez no serviço prestado, otimizando tempo do operador e reduzindo perdas desnecessárias às empresas.

Apenas materiais de alta qualidade e com uma longa vida útil são usados pela HellermannTyton, garantindo que a instalação elétrica atenda aos mais elevados requisitos de segurança e durabilidade.

Terminais elétricos e suas particularidades

Os terminais elétricos são componentes que conectam um dispositivo ou acessório a fios, cabos e condutores de energia. Esse pequeno dispositivo é extremamente versátil e está disponível em diversos tamanhos e formatos.

Os terminais elétricos são fabricados com material condutor de eletricidade como o cobre estanhado ou latão. Além disso, alguns modelos possuem isolação e outros não.

Existem terminais elétricos de diversos modelos, tamanhos e cores, onde cada uma representa um tipo de bitola a qual o terminal melhor se adequa.

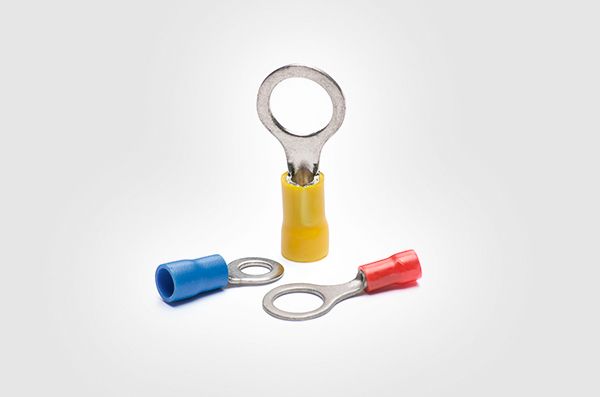

Terminal Olhal / Anel

Terminal Olhal / Anel

Esse modelo de terminal é o mais seguro e ideal para aplicações onde é necessário garantir que o condutor não se solte. Atualmente esse terminal está disponível para cabos com bitola de 0,25 a 35 mm².

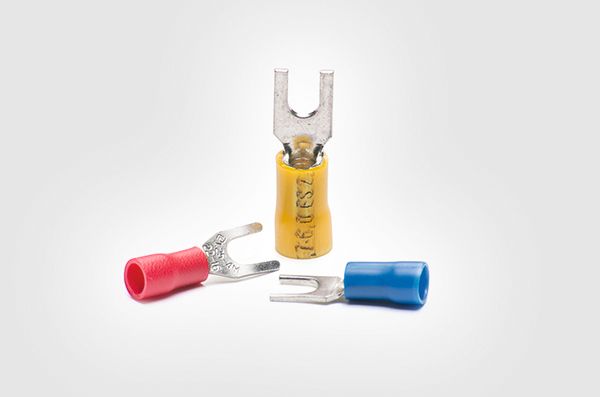

Terminal Forquilha

Terminal Forquilha

Também conhecido como garfo, possui uma abertura que proporciona rapidez na instalação e facilidade de fixação na superfície onde será instalado. Esse  modelo de terminal é muito utilizado em barras de bornes uma vez que não é necessária a remoção total de parafusos na manutenção / instalação.
Esse  terminal atende bitolas de cabos de 0,25 a 6 mm².


Terminal Pino e suas variações

Este é um terminal que possui algumas variações, dependendo da necessidade de aplicação.

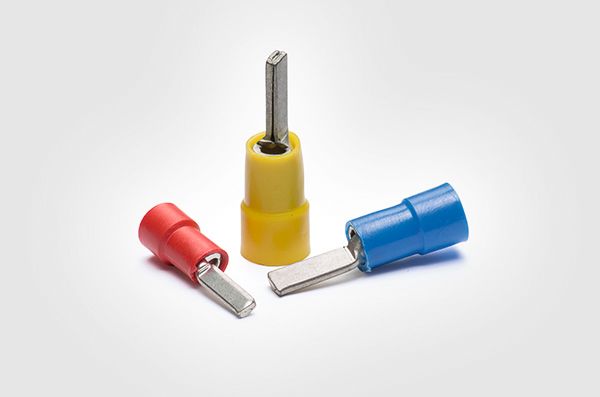

Terminal pino isolado

Terminal pino isolado

Indicados para utilização em barras de bornes, contatores e como terminação de cabos flexíveis. Sua aplicação atende bitolas de cabos de 0,25 a 35mm².

Terminal pino tubular (ilhós) simples isolado.

Terminal pino tubular (ilhós) simples isolado.

Indicado para conectar condutores elétricos em instalações onde as dimensões são reduzidas e resistência a vibrações é exigida. Permitem a conexão de um condutor por terminal.

Terminal pino tubular (ilhós) duplo isolado

Terminal pino tubular (ilhós) duplo isolado

Permite a conexão de dois condutores por terminal. Nesses  modelos, o padrão de cores do PVC de isolação que envolve o terminal está em conformidade com a norma DIN.

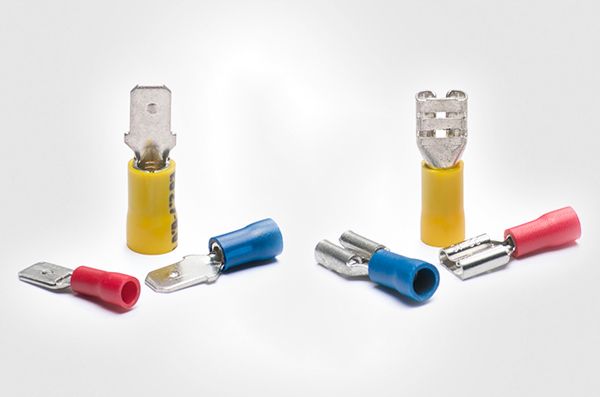

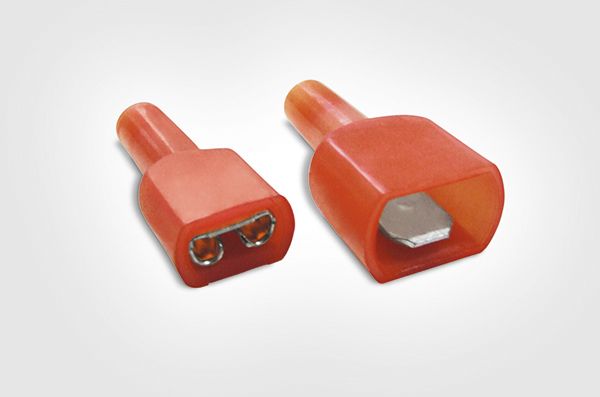

Terminais macho e fêmea isolados

Terminal  macho e fêmea isolados

Os terminais macho e fêmea totalmente isolados garantem maior eficiência, diminuem os riscos de curto-circuito e aumentam a segurança.

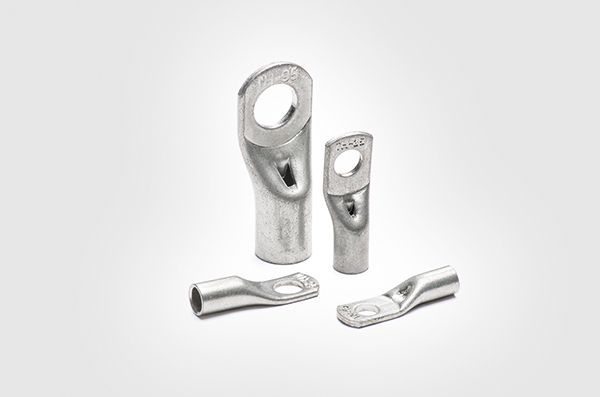

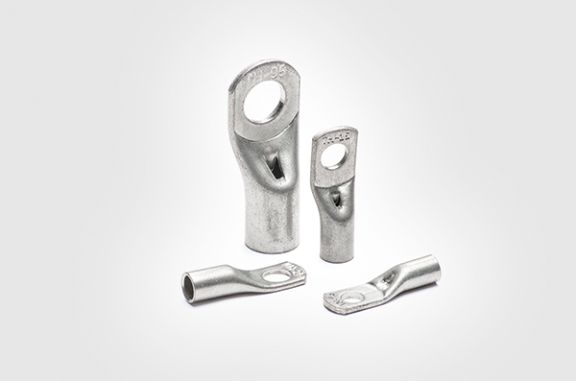

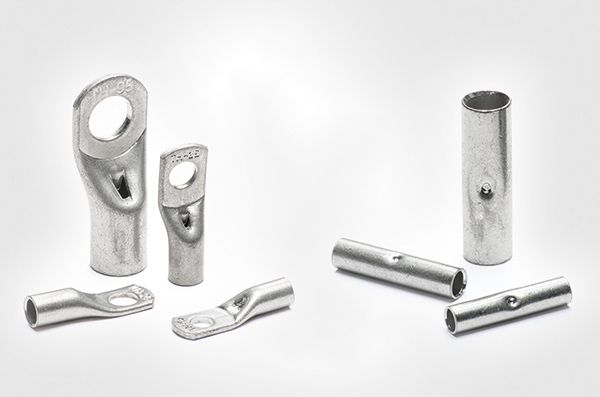

Terminal a compressão com um furo

Terminal a compressão com um furo

Resistentes à corrosão, esse modelo é considerado muito seguro devido à sai fixação por parafuso.
São mais robustos que outros modelos de terminais e, por isso, são utilizados para fazer a conexão em componentes elétricos maiores, como, por exemplo, em disjuntores caixa moldada.

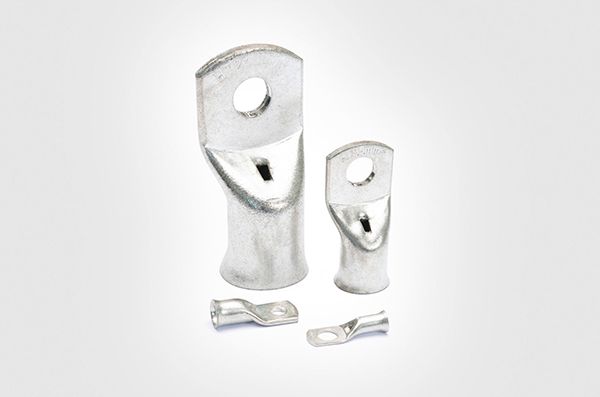

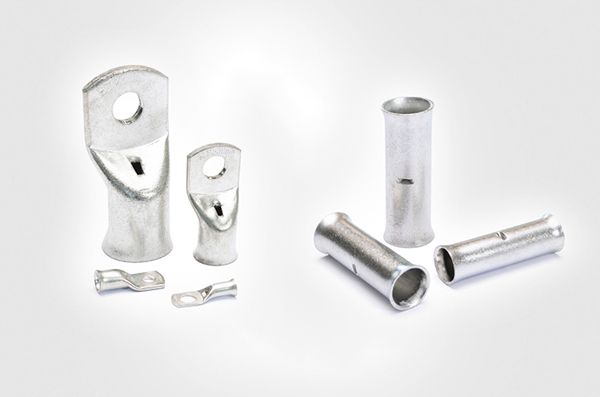

Terminal a compressão com um furo e boca expandida (Lançamento)

Terminal a compressão com um furo e boca expandida (Lançamento)

Sua aplicação é a mesma do terminal a compressão standard. Porém, devido o diâmetro da entrada ser maior, a introdução do conector é facilitada.

Luva de emenda isolada em PVC

Luva de emenda isolada em PVC

As luvas de emenda isoladas em PVC são indicadas para conectar fios e cabos elétricos inseridos nas duas extremidades, nas quais recebem uma crimpagem em cada lado por meio do uso de ferramentas para crimpagem.

Possuem padrão de cores conforme norma DIN e atendem bitolas de cabos de 0,25 a 6mm².

Luva à compressão sem isolação

Luva à compressão sem isolação

As luvas de emenda à compressão conectam fios e cabos através da inserção nas duas extremidades até o limitador central, recebendo uma crimpagem em cada extremidade.

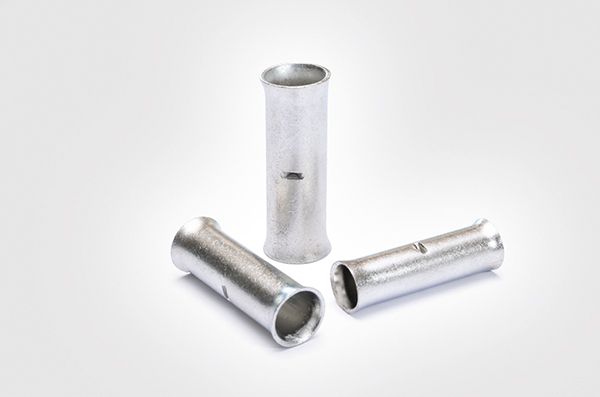

Luvas à compressão com boca expandida (Lançamento)

Luvas à compressão com boca expandida (Lançamento)

Sua aplicação é a mesma luva à compressão standard. Porém, devido o diâmetro da entrada ser maior, a introdução do conector é facilitada.
