25/06/2026
Fios e cabos instalados em um painel elétrico são como as veias do corpo humano: precisamos saber o que o que corre por cada uma delas e o seu destino. E, o mais importante, tudo precisa estar bem organizado. Fios e cabos quando não estão dispostos adequadamente nos dutos não apenas parecem bagunçados. O trabalho de instalação e manutenção levará mais tempo do que o necessário, serão ineficientes e caros. Essa “bagunça” pode até interromper sistemas operacionais.
Mas, para economizar espaço em painéis elétricos, muitos eletricistas instalam o maior número possível de fios e cabos dentro de cada canaleta. Mas o que acontece é que, mesmo com o uso de abraçadeiras, os cabos ficam “amontoados” no armário de distribuição de energia e, quando a porta é aberta, geralmente todos caem para fora.
Especificar e dimensionar componentes para o painel elétrico é uma tarefa árdua não somente por conta das funcionalidades de cada componente, mas também por conta do espaço que ocupam no painel. E, como cada vez mais são incluídos novos cabos, como otimizar o uso de espaço em painéis elétricos?
A verdade é que espaço é dinheiro quando se trata de painéis elétricos. Os fabricantes de painéis trabalham com medições precisas para otimizar o uso do espaço, e, por isso, oferecem diversas soluções, como conduítes de fiação em diversas dimensões e também com nervuras estreitas e largas para aplicações com cabos mais finos ou mais grossos, entre outras.

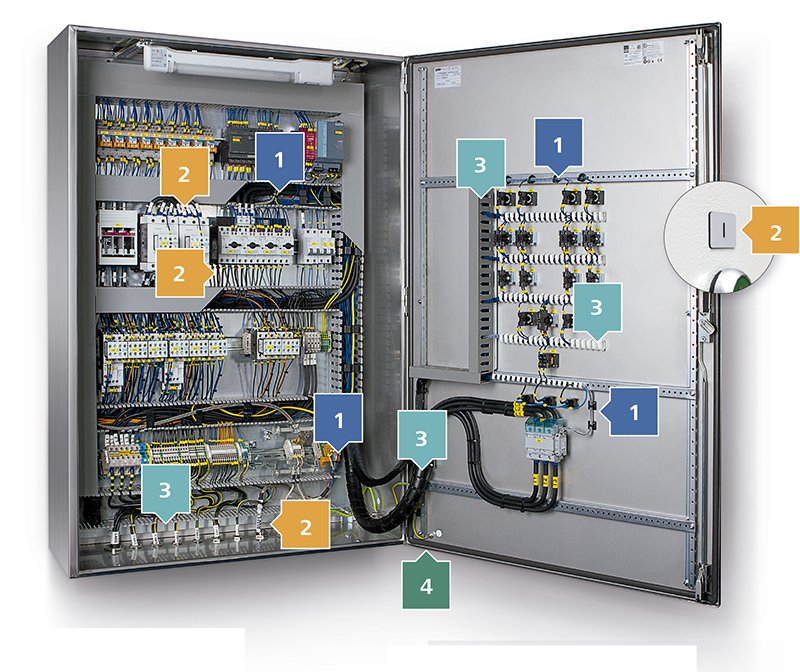

Existem quatro princípios básicos de design dos painéis elétricos, ou fases que devem ser seguidas, quando se trata da sua instalação:
As diretrizes para um design eficiente de painéis elétricos incluem:
Ao final, o objetivo é que os acessórios para o gerenciamento de cabos da HellermannTyton permitam que os fabricantes de painéis elétricos trabalhem com muito mais segurança, rapidez e economia, e ofereçam um produto com muito mais qualidade, durabilidade e escalabilidade.
Há décadas que desenvolvemos soluções eficientes de gestão de cabos em nome dos clientes da indústria. Como observamos continuamente os mercados e nunca paramos de perguntar aos nossos clientes sobre o potencial de otimização, uma valiosa cultura de curiosidade se instalou na HellermannTyton. Isto é o que move a nossa inventividade dia após dia. Como resultado, estamos orgulhosos de sermos uma inspiração criativa e instigadores de novas ideias. Já tivemos casos em que um cliente surgiu com uma ideia totalmente nova apenas ao olhar através do nosso kit protótipo - antes de tornar a ideia uma parte permanente de todo o seu sistema de gestão de cabos. Descubra-nos como uma inspiração criativa. E então, talvez como seu fornecedor de confiança:

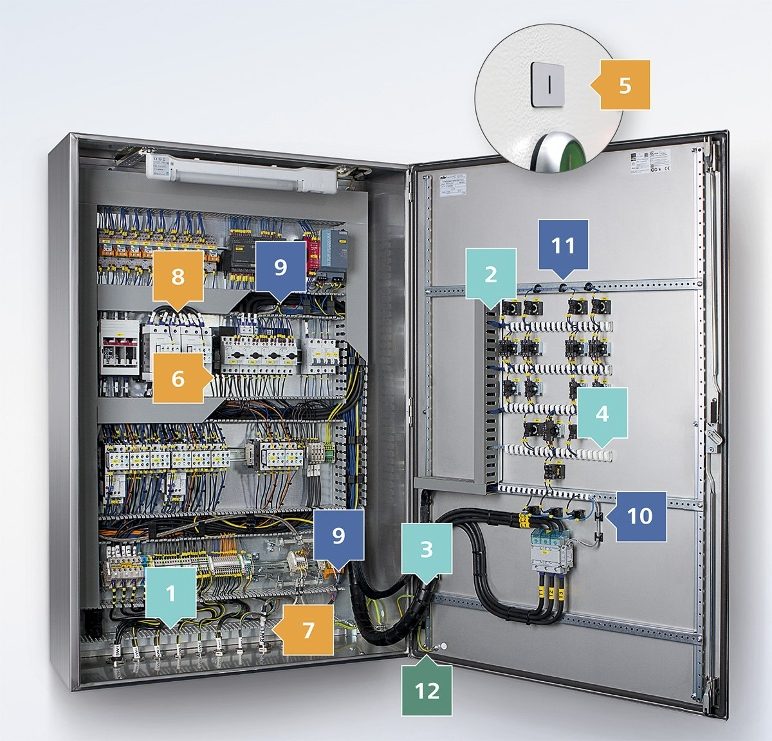

1- Canaleta Heladuct HF: Canaletas livres de halogêneo usadas em locais onde são altamente exigidos segurança pessoal ou material, como transporte público, túneis, elevadores e centrais de processamento de dados.
2- Canaleta HelaDuct: Canaletas para condução, proteção e direcionamento de fios e cabos em instalações elétricas e painéis elétricos. Disponíveis em 4 opções de cores e 3 tipos de parede.
3- Helawrap HWPP: A solução ideal para organizar e proteger fios e cabos de forma rápida e prática.
4- HelaDuct Flex: Canaleta flexível utilizada como complemento final de roteamento e derivações dos fios de forma rápida, permitindo melhor aspecto visual e aplicação em curvas e ângulos sem a necessidade de cortes complexos.
5- Etiquetas FOAM: identificação de componentes elétricos, botoeiras de 22 a 30mm de diâmetro, canalização, entre outros. Produzidas em poliéster laminado espesso autoadesivo, resultando em um produto muito semelhante às plaquetas de acrílico ou PVC usadas atualmente nesse tipo de aplicação, porém com um custo-benefício muito maior.
6- Marcador WIC: Identificação rápida e fácil, podendo ser usado em cabos já instalados. Adequado também para retrofitting.
7- Etiqueta autolaminada : Etiquetagem resistente com excelente proteção contra umidade e abrasão mecânica graças ao laminado de proteção.
8- Abraçadeiras IT: Unem as funções de amarração e identificação dos chicotes.
9- Série T: Abraçadeiras standard, também conhecidas como as tradicionais fitas Hellermann, disponíveis em diversos tamanhos e cores.
10- LKSC/A: Clip autoadesivo usado com abraçadeira de Série T. Serve como base de fixação para fios e cabos em painéis.
11- Abraçadeiras de fixação T50R0SFT6: Conjunto de fixação composto por 2 peças (abraçadeira e clip), pré-montado.
12- HIS-3: tubo termocontrátil para isolamento eficaz e codificação por cores.
Um gerenciamento de cabos eficiente é fundamental para simplificar a montagem de painéis elétricos já que, com os componentes certos, você pode fazer a instalação de forma altamente compacta, o que, por sua vez, permite economizar o espaço necessário no painel de controle. Um exemplo são os componentes de proteção flexíveis, que facilitam o roteamento e o aproveitamento do espaço.
Confira no vídeo a aplicação de alguns dos nossos produtos que simplificam a montagem de painéis elétricos.
Se em casa, uma pessoa com um home theater, estação de trabalho ou qualquer espaço com muitos cabos agrupados conhece a sensação extremamente irritante de desconectar ou conectar o cabo errado, imagine esse cenário em um painel elétrico de uma instalação industrial.
Selecionar o cabo certo pode ser tão difícil quanto desarmar uma bomba, especialmente quando todos os fios parecem iguais. Mas existe uma maneira simples, rápida e eficaz de garantir que você nunca mais precise se preocupar – os marcadores de cabos da HellermannTyton.
A verdade é que quanto mais complexa a estrutura de fios, cabos e componentes, mais importante – e desafiador – é acompanhar tudo. O que leva aonde? Qual cabo faz o quê? Qual componente é responsável por qual função ou equipamento? Por isso a importância de escolher os melhores marcadores de cabos para cada necessidade, afinal, cabos e fios que não estão claramente identificados podem tornar o trabalho de reparo e manutenção demorado, perigoso e com custo elevado.
Sendo assim, é muito importante ter em mente que algumas ações são necessárias antes de começar o processo de identificação no seu ambiente de trabalho, por isso listamos algumas sugestões para te ajudar nesse processo.
O controle e a clareza são especialmente importantes na indústria da construção de painéis. Com os marcadores certos como parte de um sistema de gerenciamento de cabos eficiente, você pode instalar de forma altamente compacta, o que por sua vez, lhe permite economizar o espaço que você precisa dentro do painel.
A flexibilidade é um fator chave em muitos projetos de engenharia elétrica - e nós desenvolvemos sistemas de identificação manual para este fim. Nossas soluções de identificação variam de simples marcadores pré-impressos a etiquetas adesivas e sistemas de impressão completos projetados para processar milhares de etiquetas, tubos termocontráteis ou marcadores.

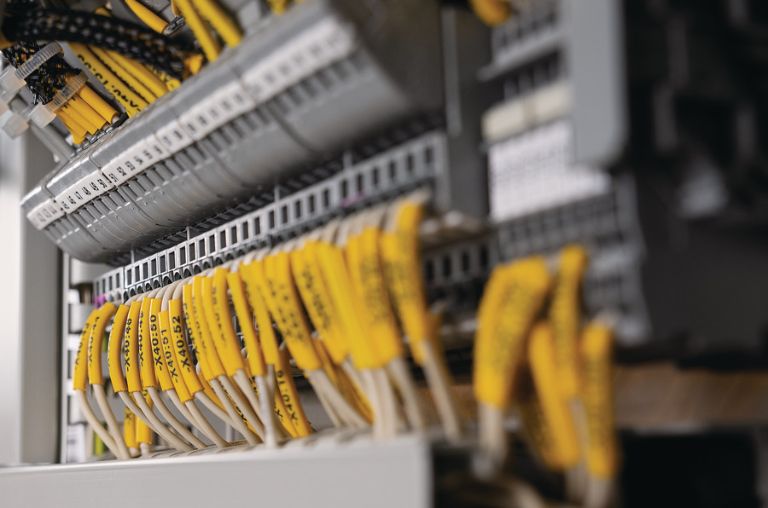

Veja os nossos marcadores termocontráteis TLFX, por exemplo, que aderem ao cabo e ajudam a economizar espaço. Além de não ocuparem espaço, esses marcadores se mantêm fixados ao cabo e também ajudam no acabamento entre o cabo e o terminal.
Também possuem excelente resistência mecânica e boa resistência à solventes orgânicos e produtos para limpeza. São resistentes à baixas temperaturas, auto extinguíveis, altamente flexíveis e livres de halogênio, possuem uma taxa de contração de 3:1, que cobre uma grande variedade de cabos.
Por fim, seu material permite uma excelente qualidade de impressão de inúmeros símbolos e logotipos, com alta legibilidade utilizando impressoras de transferência térmica.

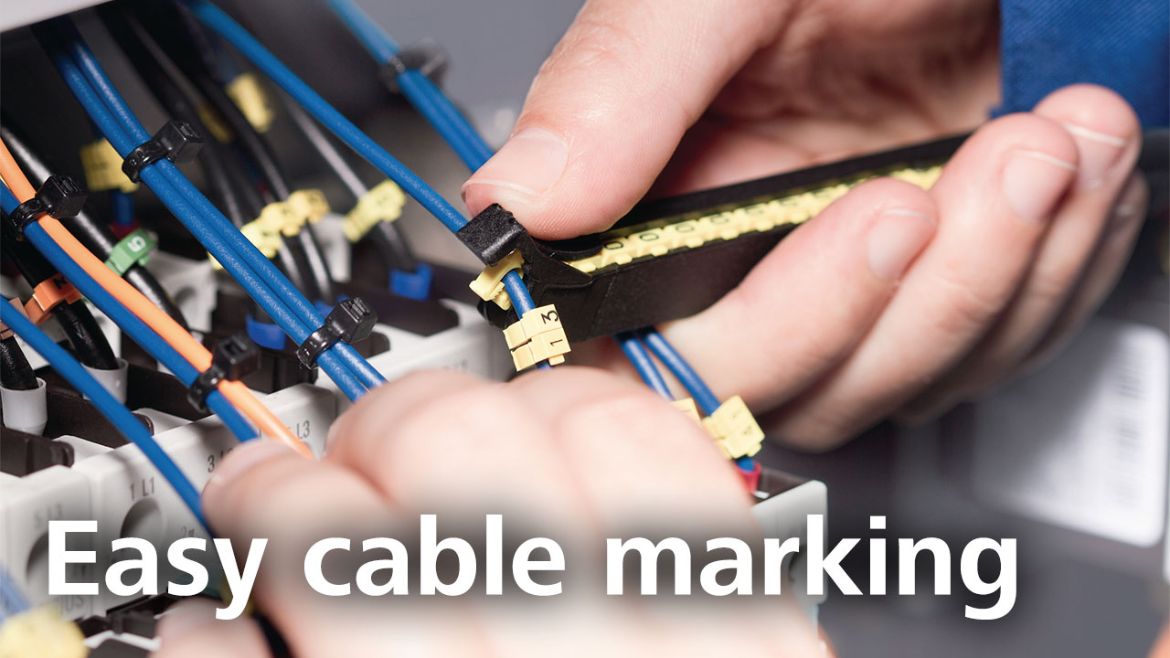

A identificação de cabos é uma área altamente especializada com um objetivo principal: eficiência para o usuário. Os marcadores de cabo WIC da HellermannTyton não podem faltar em um painel elétrico cuidadosamente planejado. Neste vídeo, mostramos como você pode marcar os cabos que já foram instalados no quadro de comando. Para isso, basta inserir os marcadores na ferramenta WIC apropriada, pressionar o primeiro marcador contra o cabo, girar e aplicar o próximo marcador.
Perfeitos para identificar fios e cabos com diâmetros entre 0,8mm e 5,3mm, os marcadores anilha WIC são fáceis e rápidos de instalar. Além disso, outra vantagem desses marcadores é que depois que todos os marcadores forem aplicados ao cabo, basta empurrá-los uns contra os outros até que o mecanismo de travamento se encaixe, garantindo que o texto fique sempre perfeitamente alinhado.
A linha de marcadores pré-impressos WIC está disponível em 4 tamanhos, na cor amarela ou no código internacional de cores.
Malha de proteção é uma capa, normalmente feita em poliéster, utilizada para prender e juntar fios e cabos elétricos, permitindo que fiquem unidos e organizados.
O atrito entre fios e cabos provoca um desgaste no revestimento que os envolve, gerando o risco de exposição do cobre que se encontra no interior destes fios e cabos. Essa exposição e o contato com outro metal pode ocasionar curtos-circuitos, faíscas e incêndios.
Por isso, usar as malhas em painéis elétricos e sistemas onde fios e cabos têm grande movimentação auxilia não só na organização, mas também na proteção e segurança.
Confira a seguir algumas malhas de proteção da HellermannTyton:

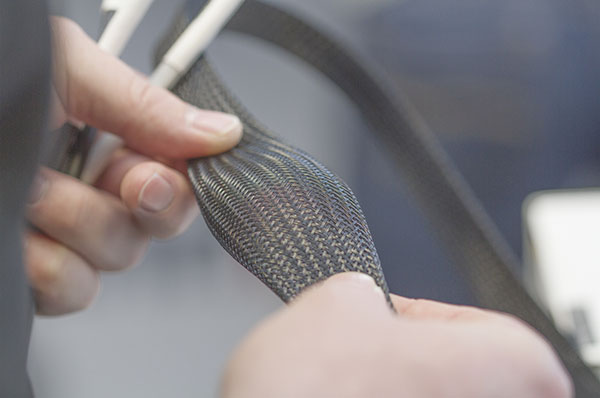

Malha de poliéster HEGPX expande até 3 vezes seu diâmetro. Para inserir fios e cabos dentro das malhas de proteção expansíveis do modelo HEGPX, basta comprimi-las longitudinalmente para que ela se expandam, permitindo a passagem do cabeamento. Quando a passagem estiver finalizada, basta descomprimir a malha para que ela possa proteger os cabos.
A malha BSCS possui abertura na lateral para facilitar a inclusão e a remoção de cabos. Possui excelente resistência à abrasão e à temperatura, além de propiciar redução de ruído devido suas características de trança bem fechada e extremamente flexível.
A malha BVTW possui abertura lateral e sistema de fechamento por fecho de contato. É um produto muito leve, tem uma ótima resistência à tração e abrasão, não propaga chamas e ainda ajuda a reduzir ruídos. É uma malha ideal para a proteção de fios e cabos já conectados ou que necessitem de constante manutenção.
A malha de proteção termocontrátil BHSS permite redução de ruídos e se adapta a diferentes variações de diâmetros e formas.
Confira algumas situações que indicam a necessidade de dar um upgrade no seu painel elétrico:
1. O painel elétrico parece quente
Indica sobrecarga, desgaste ou instalação inadequada. Desligue a energia e chame um eletricista.
2. O painel elétrico emite um cheiro de queimado
Pode ser disjuntor com defeito ou mau contato, ou seja, indica um risco real. Interrompa o uso imediatamente até que um profissional elétrico possa averiguar qual é o problema.
3. O painel elétrico ainda está equipado com uma caixa de fusíveis
Indica que seu painel ainda conta com tecnologia ultrapassada. É necessário substituir por disjuntores modernos que são mais seguros e práticos.
4. Os disjuntores não conseguem permanecer "ligados"
A dificuldade para redefinir (rearmar) é sinal claro de problema no sistema.
5. Os disjuntores desarmam com frequência
Disjuntores desarmando, luzes piscando ou enfraquecendo podem indicar falhas ou necessidade de upgrade.
6. Você comprou novos aparelhos ou equipamentos
Mais aparelhos significa maior carga. Painéis antigos podem não suportar a demanda atual e necessitam de atualização.
7. Fiação velha ou danificada
Sinais como choques leves, cheiro de queimado e marcas escuras no painel exigem ação imediata.
8. Uso de extensão e adaptadores de tomada
Adaptação improvisada aumenta risco de incêndio e acidentes, então está na hora de atualizar o painel e ampliar circuitos e tomadas.
Se você identificou um ou mais desses sinais, é hora de revisar ou modernizar seu painel elétrico. Assim você evita riscos à sua segurança e garante eficiência no uso da energia.
