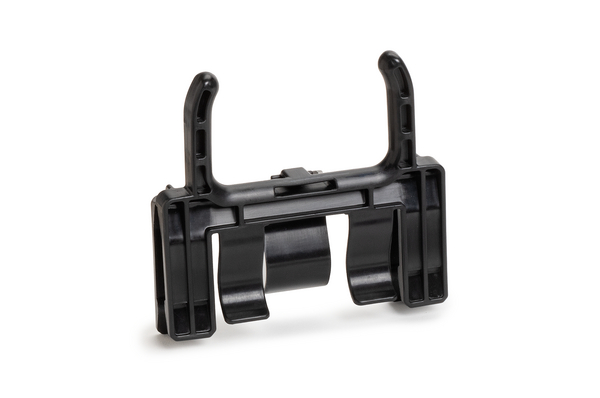

Clip solar para viga I
Referência 151-04320
| IBBCLPSLR1-PA66HIRHSUV-BK
|
Copied
- O design do clip evita a oscilação causada pela tensão lateral criada durante as atividades de puxar o fio;
- A instalação sem ferramentas economiza tempo e reduz os custos de instalação;
- O perfil de encaixe facilita a instalação, mesmo em espaços restritos;
- Os suportes laterais guiam o cabeamento e evitam que os feixes escapem durante as operações de puxamento;
- Orifício para prender os feixes com abraçadeiras quando a instalação estiver concluída.
Veja mais
Mostrar menos
Mais produtos nesse grupo de produtos:

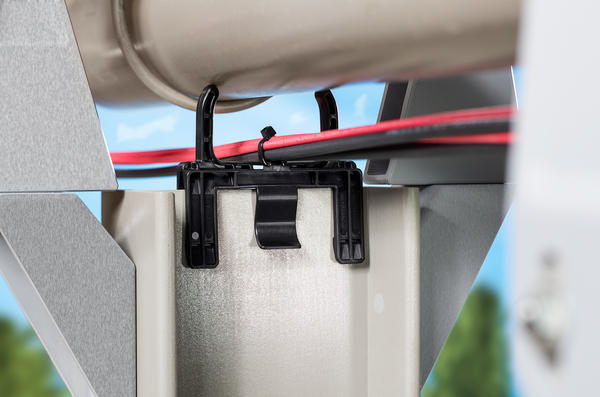

| Aplicação | O clip solar para viga I é um dispositivo de roteamento de cabos afixado na seção transversal superior de uma viga I para reduzir possíveis danos ao cabeamento fotovoltaico causados por abrasão durante as operações de puxamento de cabos. O design do clipe facilita a fixação na coluna, mesmo se os painéis já estiverem instalados e o espaço for restrito. Esse clipe pode ser usado em uma ampla gama de espessuras de viga I de 0,125" a 0,50". O clip solar para viga I é fácil de instalar, gera menos oscilações, segura mais fios e tem melhor resistência à carga lateral. |
| Cor | Preto (BK) |
| Descrição do Produto | O clip solar para viga I é um dispositivo de roteamento de cabos afixado na seção transversal superior de uma viga I para reduzir possíveis danos ao cabeamento fotovoltaico causados por abrasão durante as operações de puxamento de cabos. O design do clipe facilita a fixação na coluna, mesmo se os painéis já estiverem instalados e o espaço for restrito. Esse clipe pode ser usado em uma ampla gama de espessuras de viga I de 0,125" a 0,50". O clip solar para viga I é fácil de instalar, gera menos oscilações, segura mais fios e tem melhor resistência à carga lateral. |
| Embalagem | 250Pcs. |
| Família de Produtos | Roteamento eficaz de cabos fotovoltaicos |
| GLOBAL PART NAME | IBBCLPSLR1-PA66HIRHSUV-BK |
| Grupo de Produtos | Clip solar para viga I |
| Material | Poliamida 6.6 modificada ao impacto, estabilizada ao calor e resistente a UV (PA66HIRHSUV) |
| Método de Fixação | Edge Clips |
| Quantidade por | Embalagem |
| Referência | IBBCLPSLR1 |
| Resistência aos raios UV (Sim/Não) | Sim |
| para Abraçadeiras | T18 - T50 |

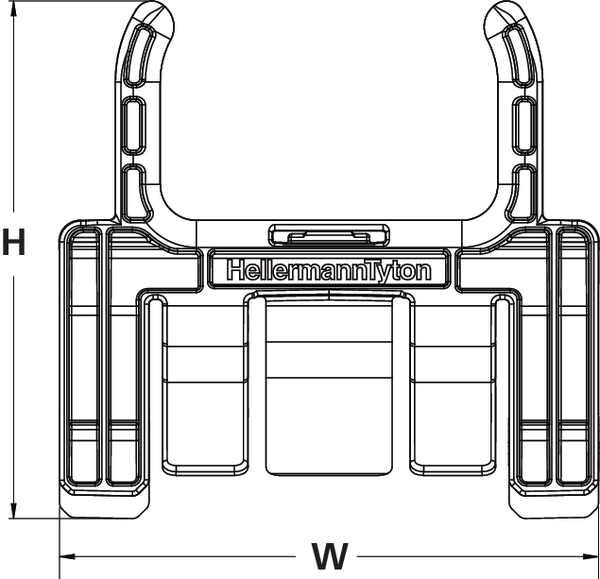

| Altura (H) | 115.0mm |
| Altura (H2) | 66.3mm |
| Comp. (L) | 21.0mm |
| Comprimento (L2) | 12.2mm |
| Diâmetro de Aplicação Máx. (mm) | 50.8mm |
| Diâmetro de Aplicação Mín. (mm) | 48.76mm |
| Diâmetro do furo para fixação D (métrico) | 3.3mm |
| Diâmetro do furo para fixação D (métrico) | 12.7mm |
| Espessura Chapa (imperial) | 0.125 - 0.5" |
| Espessura Chapa (métrico) | 3.3 - 12.7mm |
| Espessura máx. Chapa (imperial) | 0.5" |
| Espessura mín. Chapa (imperial) | 0.125" |
| Faixa de espessura de painel (métrico) | 3.3 - 12.7 mm |
| Largura W (métrico) | 119.8mm |
| Largura W2 (imperial) | 2.95" |
| Largura W2 (métrico) | 75.0mm |
| Largura máx. Abraçadeira (imperial) | 0.18" |
| Largura máx. Abraçadeira (métrico) | 4.6mm |
| Atende à Diretiva RoHs | Sim |
| Atende à diretiva ELV (artigos 4 - 2) | Sim |
| Certificado CSA | Não |
| Certificado UL | Não |
| Certificado UL | Não |
| Certificado UL SOMENTE | Não |
| Certificado UL SOMENTE | Não |
| Certificação para Logos |
|
| Flamabilidade | UL94 HB |
| Itens Danosos | Não |
| Livre de Halogênio | Não |
| Temperatura de Trabalho (métrico) | -40 °C a +110 °C |
