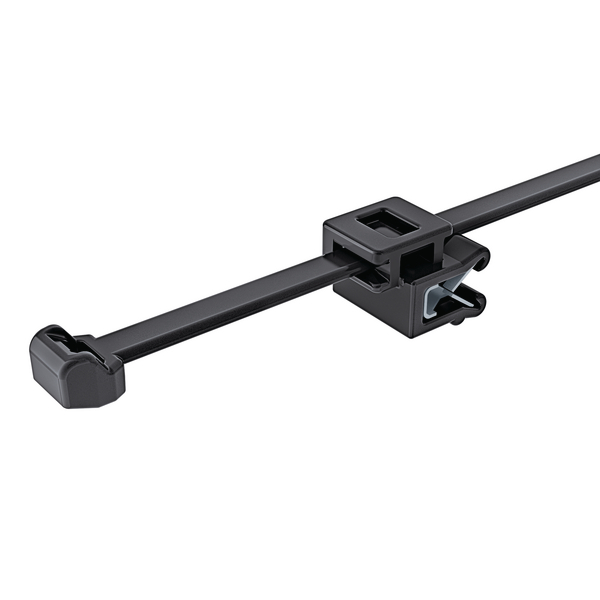

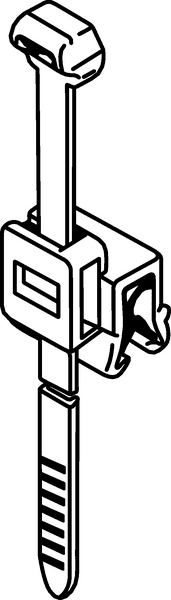

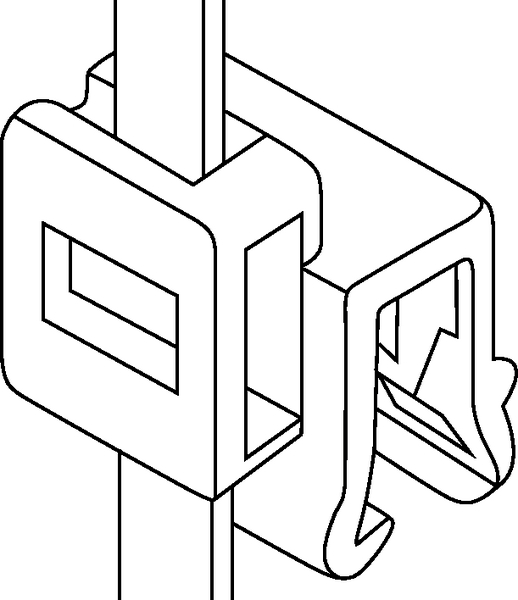

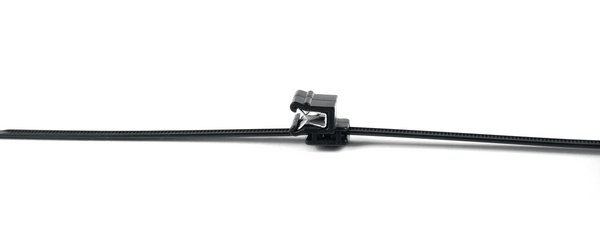

Abraçadeira com Clip de Fixação Edge Clip, 2 peças : T50ROSEC5A

Com clip EC, 1 a 3mm, fixação lateralReferência: 156-01432

Lista de Favoritos

T50ROSEC22: a cablagem encontra-se paralela ao suporte.

Características

Conjunto de fixação (2 peças), pré montado com Edge Clip
A posição da cabeça da abraçadeira pode ser movida após a amarração
EC9, EC10, EC21 e EC22 são para diâmetros mínimos de amarração 1mm
Para bordas de 1 a 3mm

Certificações e aprovações

Aplicação

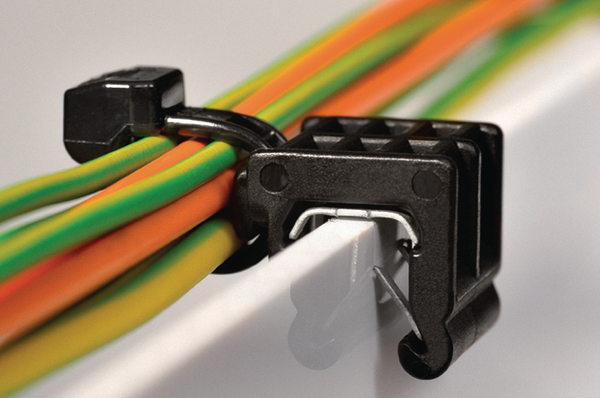

Este conjunto de abraçadeira com Edge Clip é ideal para uso onde furos não são aceitáveis ou onde, devido a problemas de temperatura, o uso de adesivo não é indicado. Estes conjuntos são amplamente utilizados para a fixação e amarração de cabos, canos e mangueiras em bordas de chapas metálicas ou plásticas.
O design do clip elimina a necessidade de fixação com parafuso, reduzindo significativamente os custos de montagem.
Utilizados na indústria automotiva, chicoteiros, montadores de painéis, indústria elétrica, intalações de energia solar, entre outras.

Mais produtos nesse grupo de produtos

Abraçadeira com Clip de Fixação Edge Clip, 2 peças >

Informações básicas

Cor	Preto (BK)

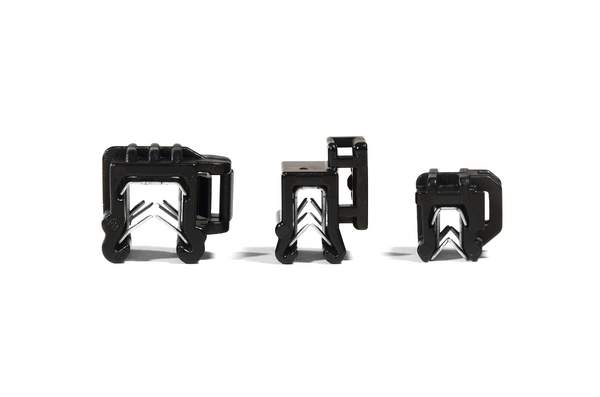

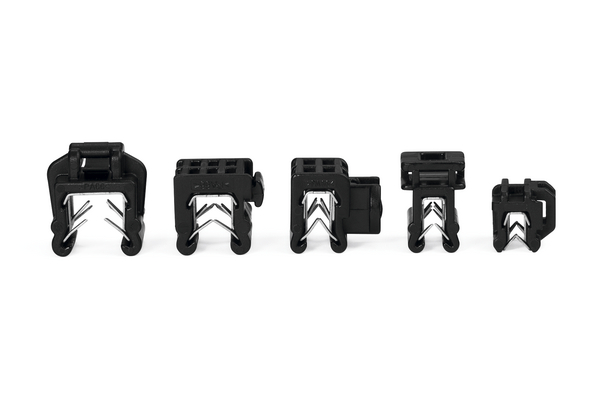

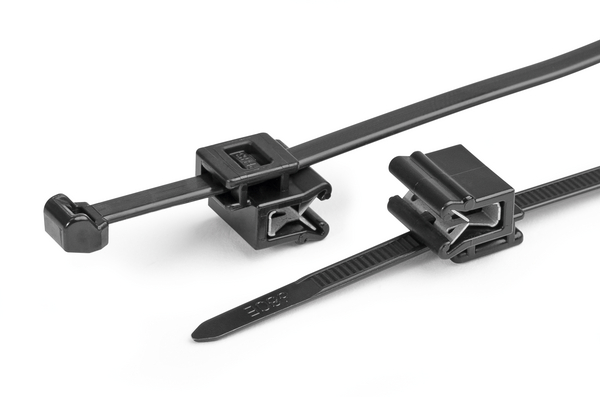

Descrição do Produto	Disponíveis tanto com abraçadeiras de serrilhado interno quanto externo, esses conjuntos podem ser montados fácilmente pressionando o clipe em bordas com espessura entre 1,0 e 3,0mm. A elevada força de extração se dá devido o grampo de metal integrado. Diferentes variações de Edge Clip estão disponíveis. Uma versão permite que os cabos sejam roteados paralelamente à borda, enquanto outra permite que a instalação perpendicular à chapa. O clipe é simpresmente pressionado manualmente e fixa-se firmemente no local devido o cgrampo metálico integrado. Não é necessário furo de fixação. Combinada com as as abraçadeiras de serrilhado invertido (OS) - especialmente desenvolvidas para proteger os cabos de atrito e desgaste - o família de Edge Clips proporciona uma excelente solução de fixação.
Embalagem	500Peças
Família de Produtos	Com clip EC, 1 a 3mm, fixação lateral
Ferramentas de Aplicação Recomendada	MK3PNSP2, MK3SP, MK7HT, MK7P, MK20, MK21, EVO7, EVO7SP, EVO9
GLOBAL PART NAME	T50ROSEC5A-PA66HS/PA66HIRHS-BK
Grupo de Produtos	Abraçadeira com Clip de Fixação Edge Clip, 2 peças
Método de Fixação	EdgeClip, lateral, montado, 2 peças
Posição da Placa de Identificação	Nenhum
Quantidade por	Embalagem
Reutilizável (Sim/Não)	Não
Variante	Serrilha externa

Dimensões do Produto


Altura (H)	1.3mm
Altura (H2)	15.5mm
Comp. (L)	200mm
Comprimento (L2)	14.0mm
Diâmetro de Aplicação Máx. (mm)	45.0mm
Diâmetro de Aplicação Mín. (mm)	4.0mm
Espessura T (métrico)	1.2mm
Faixa de espessura de painel (métrico)	1 - 3 mm
Força Mín. Tensão (métrico)	225N
Largura W (métrico)	4.6mm
Largura W2 (métrico)	10.0mm

Especificações do Material

Certificação para Logos
Flamabilidade	UL94 HB
Material	Poliamida 6.6 estabilizada ao calor (PA66HS), Poliamida 6.6 modificada ao impacto, estabilizada ao calor (PA66HIRHS)
Material Abraçadeira	Poliamida 6.6 estabilizada ao calor (PA66HS)
Material Abreviação	PA66HS, PA66HIRHS
Material Fixação	Poliamida 6.6 modificada ao impacto, estabilizada ao calor (PA66HIRHS)
Temperatura de Trabalho (métrico)	-40 °C a +105 °C
Temperatura de Trabalho (métrico)	-40 °C a +105 °C
